دليل هندسة محامل الكرة محمل كروي ذو أخدود عميق هو محمل عنصر دوار ذو صف واحد والذي تشكل مجاريه المائية الداخلية والخارجية أخدودًا مستمرًا عميقًا بما يكفي لإبقاء الكرة متمركزة تحت كل من الحمل المحوري الشعاعي والمعتدل. إنه نوع المحامل الكروية الأكثر إنتاجًا على نطاق واسع في العالم، ويستخدم في أي مكان يحتاج العمود إلى الدوران بسلاسة وهدوء وباحتكاك منخفض. صف واحد / تخطيط 8 كرات التعريف ما هو محمل كروي الأخدود العميق، بالضبط A محمل كروي أخدود عميق عبارة عن محمل عنصر متدحرج مصنوع من حلقة داخلية وحلقة خارجية ومجموعة من الكرات الفولاذية وقفص، حيث يتم تشكيل أخاديد المجاري المائية في كلتا الحلقتين بشكل أكبر قليلاً من نصف قطر الكرة بحيث توضع الكرة في قناة عميقة وملائمة. هذه الهندسة هي التي تسمح لمحمل كروي ذو أخدود عميق بحمل حمل شعاعي، وحمل محوري في كلا الاتجاهين، وسرعة دوران عالية داخل جزء واحد مدمج. الاسم يأتي مباشرة من شكل مضمار السباق. في المحمل الشعاعي العادي، يكون الأخدود ضحلًا ولا يقاوم سوى دفع الحمل بشكل مستقيم عبر العمود. في محمل الكرة ذات الأخدود العميق، يتم قطع نصف قطر الأخدود بشكل أكبر قليلاً من الكرة نفسها، عادةً في حدود نسبة قليلة، لذلك لا يكون للكرة أبدًا مساحة للخروج من القناة حتى عندما يدفع العمود جانبًا. هذا القرار الهندسي الوحيد هو السبب في أن المحامل الكروية ذات الأخدود العميق أصبحت الاختيار الافتراضي في كل فئة من الماكينات تقريبًا، بدءًا من محرك خلاط المطبخ إلى علبة التروس الناقلة. عندما يبحث الأشخاص عن كرة تحمل أو محمل كروي دون معرفة الاسم الفني، فإنهم دائمًا ما يصفون هذا الجزء بالضبط. إنه المحمل الذي يصوره معظم المهندسين أولاً لأنه يظهر في المزيد من صفحات الكتالوج، والمزيد من رسومات OEM، والمزيد من قوائم قطع الغيار أكثر من أي عائلة محامل دوارة أخرى. لماذا يهم عمق الأخدود يزيد الأخدود العميق من قوس الاتصال بين الكرة ومجرى السباق. يؤدي المزيد من قوس الاتصال إلى توزيع الحمل على مساحة أكبر، مما يؤدي إلى رفع تصنيف الحمل الشعاعي والمحوري دون زيادة الأبعاد الخارجية للمحمل. لماذا يعمل بهذه السرعة ونظرًا لأن الكرات تتدحرج بدلًا من الانزلاق، ولأن التصميم لا يحتاج إلى مكون دفع منفصل، فإن الاحتكاك يظل منخفضًا. هذا الاحتكاك المنخفض هو السبب الرئيسي الذي يجعل محامل الكرات ذات الأخدود العميق تتحمل أعلى عوامل السرعة لأي نوع محامل شائع. التشريح الأجزاء الموجودة داخل محمل كروي ذو أخدود عميق كل محمل كروي ذو أخدود عميق، مهما كان صغيرًا أو كبيرًا، مصنوع من نفس الأجزاء الوظيفية الخمسة. إن فهم كل واحد منها يجعل من السهل قراءة مخطط حجم المحامل أو مخطط أبعاد المحامل لاحقًا، لأن كل بُعد في هذا المخطط يرتبط بأحد هذه المكونات. 01 الحلقة الداخلية يضغط على العمود ويحمل أخدود مجرى السباق الداخلي. قطر التجويف هو الرقم الأول في أي مخطط لحجم المحامل. 02 الحلقة الخارجية يجلس في تجويف السكن ويحمل أخدود مجرى السباق الخارجي. يحدد قطرها الخارجي، مع التجويف، المقطع العرضي للمحمل. 03 تكملة الكرة حلقة من الكرات الفولاذية الصلبة، عادة ما تكون من ثمانية إلى عشرة في تجويف صغير أو متوسط، تتدحرج بين المجاري المائية وتحمل الحمولة فعليًا. 04 قفص أو التجنيب تحافظ على مسافة متساوية بين الكرات حول مجرى السباق حتى لا تلمس بعضها البعض، مما قد يخلق احتكاكًا انزلاقيًا وتآكلًا سريعًا. 05 الختم أو الدرع غطاء اختياري مضغوط أو مثبت على الحلقة الخارجية مما يحافظ على مادة التشحيم في الداخل والأوساخ خارجًا. تشترك جميع الإصدارات المفتوحة والمحمية والمختومة في نفس الهندسة الداخلية. ملاحظة: غالبًا ما يستخدم مصطلح محمل الكرات بشكل فضفاض لوصف التجميع بأكمله، بينما يشير محمل الكرة بمفرده عادةً فقط إلى مكون الكرة الفولاذية السائبة الذي يباع بشكل منفصل لأعمال الإصلاح أو إعادة التشحيم. مبدأ العمل كيف يحمل محمل كروي ذو أخدود عميق الحمل محمل كروي ذو أخدود عميق يعمل على مبدأ الاتصال النقطي. تلمس كل كرة فولاذية مجرى السباق الداخلي عند نقطة واحدة ومجرى السباق الخارجي عند نقطة واحدة، ويمر الحمل عبر هاتين البقعتين الصغيرتين بدلاً من خط كامل، كما هو الحال في المحمل الأسطواني. نقطة الاتصال تحافظ على مقاومة التدحرج منخفضة، وهذا هو السبب في أن محامل الكرات ذات الأخدود العميق تدور بحرية أكبر من أي عائلة محامل أخرى تقريبًا من نفس الحجم. نظرًا لأن أخدود مجرى السباق عميق في كلتا الحلقتين، فإن الخط الذي يربط بين نقطتي الاتصال ليس مستقيمًا تمامًا عبر مركز الكرة، بل يقع بزاوية صغيرة، وغالبًا ما يُشار إليها على أنها صفر درجة تقريبًا في حالة السكون ولكنها تتحرك قليلاً تحت الحمل المحوري. إن زاوية التلامس المتغيرة هذه هي ما يسمح لمحمل كروي ذو أخدود عميق واحد بمقاومة الدفع من أي اتجاه دون الحاجة إلى محمل ثانٍ متعارض. يجب أن يتم إقران محمل أسطواني مدبب أو محمل تلامس زاوي للتعامل مع الدفع في اتجاهين. محمل كروي ذو أخدود عميق يقوم بذلك بمفرده، في جزء واحد، وبسعر واحد. القدرة الشعاعية يتم دفع الحمل الشعاعي بشكل مستقيم للأسفل عبر العمود إلى داخل الهيكل. تشترك الدائرة الكاملة من الكرات في هذا الحمل، حيث تحمل الكرات الموجودة أسفل خط الحمل مباشرة الحصة الأكبر. القدرة المحورية يدفع الحمل المحوري على طول الخط المركزي للعمود. يسمح الأخدود العميق لنقاط الاتصال بالتحرك قليلاً بحيث يظل جزء من كل كرة يقاوم الدفع في أي من الاتجاهين. التكوينات صف واحد كروي الأخدود العميق مقابل صف مزدوج معظم ما يعنيه الناس بمحمل كروي ذو أخدود عميق هو محمل كروي ذو أخدود عميق أحادي الصف، وهو التكوين الأكثر شيوعًا إلى حد كبير. يعمل إصدار الصف المزدوج على مضاعفة الكرة المكملة في محمل واحد أوسع، مما يزيد من السعة الشعاعية دون تكديس محملين منفصلين بصف واحد على العمود. يبين الجدول أدناه التكوينين جنبًا إلى جنب. ميزة صف واحد محمل كروي أخدود عميق صف مزدوج محمل كروي أخدود عميق صفوف الكرة 1 2 العرض النموذجي سلسلة قياسية ضيقة ما يقرب من 1.3 إلى 1.6x عرض مكافئ صف واحد القدرة الشعاعية خط الأساس ما يقرب من 1.5 إلى 1.8x أعلى القدرة المحورية معتدل في كلا الاتجاهين أعلى، في كلا الاتجاهين التكلفة لكل وحدة أقل أعلى الاستخدام الشائع المحركات الكهربائية، المضخات، علب التروس، الأجهزة البكرات الثقيلة، والمراوح ذات الأحمال الشعاعية العالية، وآلات النسيج من الناحية العملية، تغطي المحامل الكروية ذات الأخدود العميق أكثر من تسعة من أصل عشرة تطبيقات صناعية، لأن معظم الأعمدة لا تحتاج إلى الهامش الشعاعي الإضافي الذي يوفره تصميم الصف المزدوج. يتم حجز محامل الصف المزدوج للحالات التي تكون فيها المساحة على طول العمود محدودة ولكن الحمل الشعاعي مرتفع بشكل غير عادي. المزايا لماذا تعتبر المحامل الكروية ذات الأخدود العميق هي الاختيار الافتراضي اسأل أي مهندس محامل ما هي فائدة محامل الكرات ذات الأخدود العميق والإجابة هي نفسها دائمًا تقريبًا: كل ما لا يعد حالة متطرفة. إنها ليست أعلى محمل حمل متاح، وليست أسرع محمل متاح، ولكنها أفضل حل وسط بين الحمل والسرعة والتكلفة والبساطة، وهذا هو بالضبط السبب في أن حجم الإنتاج العالمي لهذا النوع من المحامل الفردية يفوق كل عائلة محامل دوارة أخرى مجتمعة. احتكاك منخفض، توليد حرارة منخفضة سرعة الحد العالية القدرة المحورية في اتجاهين في جزء واحد تصنيع بسيط ومنخفض التكلفة حجم واسع وتوافر التسامح صيانة منخفضة في ظل الخدمة العادية تشغيل هادئ بالسرعة سهولة التبادل بين العلامات التجارية سرعة التشغيل النسبية حسب نوع المحمل عامل السرعة المحدد التوضيحي، نفس حجم التجويف، التشحيم بالشحم، مفهرسة إلى 100 للمحمل الكروي ذو الأخدود العميق أخدود عميق الاتصال الزاوي الأسطوانة الأسطوانية الأسطوانة مدبب 100 85 70 50 الختم والتدريع محامل كروية ذات أخدود عميق مفتوحة ومحمية ومختومة يمكن تزويد محمل كروي ذو أخدود عميق بعدة مستويات حماية مختلفة، وتخبرك الحروف اللاحقة بعد رقم الحجم بالمحمل الذي تحمله. وهذا مهم بقدر أهمية الأبعاد الأولية عندما تقوم بمطابقة محمل كروي بديل بالآلة. لاحقة نوع الحماية الأنسب ل مفتوح لا يوجد درع أو ختم، معبأة بالشحم من قبل المستخدم أو حمام زيت مشحم بيئات نظيفة وخاضعة للرقابة مع نظام تشحيم مخصص زز / 2ز دروع معدنية على كلا الجانبين، تمنع التلامس حماية من الغبار الخفيف، وسرعة أعلى من الأنواع المختومة آر إس / 2 آر إس أختام مطاطية على كلا الجانبين، اتصال خفيف الاستخدام الصناعي والأجهزة العامة، يحافظ على الشحوم مختومة مدى الحياة آر زي / 2 آر زي أختام مطاطية، تصميم منخفض الاحتكاك وغير ملامس أعلى speed applications that still need seal level protection التحجيم مخطط حجم وأبعاد محمل كروي الأخدود العميق يتم وصف كل محمل كروي ذو أخدود عميق بثلاثة قياسات أساسية: قطر التجويف، القطر الخارجي، والعرض. تشكل هذه الأرقام الثلاثة معًا مخطط أبعاد المحامل الذي يظهر في كل ورقة بيانات للشركة المصنعة. الجدول أدناه عبارة عن مخطط قياسي لحجم محمل الكرة للسلسلة المترية الأكثر شيوعًا، ويغطي سلسلة 60 ضوءًا إضافيًا، و62 ضوءًا، و63 سلسلة متوسطة. تحمل رقم تتحمل (مم) ضياء خارجي (مم) العرض (مم) الحمل الديناميكي (كيلو نيوتن) الحد من السرعة (الشحوم، دورة في الدقيقة) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 الأرقام أعلاه هي قيم مستوى الكتالوج التمثيلية المستخدمة للمقارنة العامة. تأكد دائمًا من أحجام المحامل الدقيقة وأبعاد المحامل مقابل ورقة بيانات الشركة المصنعة الحالية قبل الطلب، نظرًا لأن تقييمات الحمل تختلف قليلاً بين معايير الإنتاج. نمو القطر الخارجي حسب السلسلة، تجويف 20 مم مقارنة كيفية تغير القطر الخارجي عبر سلسلة 60 و62 و63 بنفس حجم التجويف، من مخطط حجم المحمل أعلاه سلسلة 6004 سلسلة 6204 سلسلة 6304 42 ملم 47 ملم 52 ملم كيفية قراءة تسمية تحمل حزم رمز مثل 6205-2RS-ج3 تحمل الأحجام والخيارات في سلسلة واحدة. يؤدي تقسيمها إلى جعل مخطط أبعاد المحامل بالكامل أسهل في الاستخدام من الآن فصاعدا. مقطع الكود معنى 62 السلسلة والنوع، هنا محمل كروي ذو أخدود عميق من سلسلة خفيفة 05 رمز التجويف، اضربه في 5 للحصول على التجويف بالملليمتر، لذا فإن 05 يساوي 25 مم 2RS الأختام المطاطية مثبتة على كلا الجانبين C3 فئة التخليص الداخلي، C3 أكثر مرونة من التخليص القياسي المواد المواد Used to Build a Deep Groove Ball Bearing الحلقات والكرات الموجودة في محمل كروي ذو أخدود عميق قياسي مصنوعة من الفولاذ المحمل بسبائك الكروم، وهو الصف الأكثر شيوعًا جي سي آر 15، والذي يتم تصليبه إلى ما يقرب من 60 إلى 64 HRC. تسمح هذه الصلابة للكرة الصغيرة بملامسة رقعة السباق بالتعامل مع دورات الضغط المتكررة دون أن تتشوه. عادةً ما تكون الأقفاص مصنوعة من الفولاذ المختوم للمحامل الأصغر حجمًا والنحاس المُشكل أو البوليمر المُصمم هندسيًا للمحامل ذات السرعة الأكبر أو الأعلى. الكروم الصلب، GCr15 المادة القياسية للغالبية العظمى من محامل الكرات الأخدود العميق. إن الصلابة الجيدة وعمر التعب الجيد والتكلفة المنخفضة تجعله الخيار الافتراضي عبر المعدات الصناعية والاستهلاكية. الفولاذ المقاوم للصدأ، 440C يُستخدم عندما يكون التعرض للرطوبة أو التعرض للتآكل الخفيف أمرًا مثيرًا للقلق، مثل خطوط تجهيز الأغذية، والمعدات البحرية، والآلات الخارجية. هجين السيراميك تعمل كرات نيتريد السيليكون المقترنة بحلقات فولاذية على تقليل الوزن والاحتكاك بشكل أكبر، وتستخدم في المغازل عالية السرعة وتصميمات المحركات الكهربائية المتخصصة. قفص بلاستيكي مصمم يقلل من كتلة القفص والاحتكاك عند السرعات العالية، وهو أمر شائع في محامل المحركات الكهربائية التي يجب أن تعمل بهدوء لفترات خدمة طويلة. التطبيقات ما هي محامل الكرات الأخدود العميق المستخدمة؟ الإجابة الصادقة على ما هي محامل الكرات ذات الأخدود العميق المستخدمة هي تقريبًا أي شيء يدور. نظرًا لأن التصميم يتعامل مع الحمل الشعاعي، والدفع المعتدل في كلا الاتجاهين، والسرعة العالية، كل ذلك في جزء واحد مدمج وغير مكلف، فقد أصبح هذا هو الحل الأمثل للدعم الدوار عبر كل صناعة تقوم ببناء الآلات تقريبًا. الصناعة موقع نموذجي لماذا تناسب محامل الكرات الأخدود العميق المحركات الكهربائية نهاية محرك الأقراص ودعم عمود نهاية غير محرك الأقراص سرعة عالية، ضوضاء منخفضة، حرارة احتكاك منخفضة السيارات المولدات الكهربائية، مضخات المياه، أعمدة علبة التروس، المجموعات الفرعية لمحور العجلة حجم صغير، موثوق به تحت الاهتزاز الأجهزة المنزلية براميل الغسالة، المراوح، الخلاطات، محركات التفريغ تكلفة منخفضة، تشغيل هادئ، عمر طويل للشحوم الآلات الزراعية علب التروس، مهاوي المضخة، بكرات الناقل متسامح مع الغبار مع المتغيرات المختومة المراوح والمضخات الصناعية دعم رمح المكره سرعة الحد العالية, good axial capacity أنظمة الناقل مهاوي الأسطوانة والبكرة تركيب بسيط، نطاق واسع الحجم أدوات كهربائية عمود المحرك ودعم مرحلة التروس مظروف صغير، قدرة عالية السرعة آلات النسيج المغزل و مهاوي الأسطوانة تشغيل دقيق، اهتزاز منخفض حصة الطلب العالمي على محامل كروية الأخدود العميق حسب الاستخدام النهائي التوزيع التوضيحي المستخدم للتوجيه العام، الأرقام الفعلية تختلف حسب المنطقة والسنة المحركات الكهربائية السيارات الأجهزة المعدات الصناعية أخرى 28% 24% 19% 15% 14% التحديد كيفية اختيار محمل كروي ذو أخدود عميق مناسب تأكد من أبعاد العمود والإسكان قم بقياس قطر العمود بالنسبة لحجم التجويف وتجويف المبيت للقطر الخارجي، ثم قم بالرجوع إلى مخطط أحجام المحامل لوضع قائمة مختصرة لأرقام الأجزاء المرشحة. حساب الحمل الشعاعي والمحوري أضف القوى الفعلية التي سيشاهدها المحمل أثناء التشغيل، بما في ذلك أي شد للحزام أو قوة شبكة التروس، وليس فقط الوزن الثابت للمجموعة الدوارة. التحقق من السرعة المطلوبة قارن عدد دورات التشغيل في الدقيقة مع عمود السرعة المحدد في مخطط أبعاد محمل الكرة، ثم قم بتطبيق هامش أمان لعمر الشحوم ودرجة الحرارة المحيطة. اختر نوع الختم اختر المحامل المفتوحة فقط إذا كان لديك نظام تشحيم يتم التحكم فيه، وإلا فاختر 2RS أو ZZ بناءً على ملف تعريف الغبار والرطوبة والسرعة في البيئة. حدد فئة التخليص يناسب الخلوص القياسي معظم الأعمال ذات الأغراض العامة، في حين أن الخلوص C3 شائع للمحركات الكهربائية التي تعمل بشكل ساخن وتحتاج إلى مساحة داخلية إضافية. تأكيد درجة التسامح يعتبر تحمل ABEC أو ISO P0 مناسبًا للآلات العامة، بينما تحتاج المغازل الدقيقة والمعدات عالية السرعة إلى P6 أو أكثر إحكامًا. التركيب والصيانة تركيب وصيانة محمل كروي ذو أخدود عميق ضغط متزايد اضغط دائمًا على الحلقة التي يتم تركيبها، والحلقة الداخلية عند التركيب على عمود والحلقة الخارجية عند الضغط على المبيت، لذلك لا تمر القوة عبر الكرات أبدًا. تركيب بمساعدة الحرارة للحصول على ملاءمة التداخل، فإن تسخين المحمل إلى ما يقرب من 80 إلى 100 درجة مئوية يسمح له بالانزلاق على العمود دون قوة، ثم ينكمش في مكانه عندما يبرد. الفاصل الزمني للتزييت عادةً ما يتم تشحيم المحامل المختومة مدى الحياة، بينما تحتاج المحامل المفتوحة والمحمية في معدات الخدمة المستمرة عادةً إلى إعادة التشحيم كل ثلاثة إلى اثني عشر شهرًا اعتمادًا على السرعة ودرجة الحرارة. فحص المحاذاة يجب أن يظل العمود والمبيت متحدين المركز ضمن حدود تحمل الشركة المصنعة، نظرًا لأن المحاذاة غير الصحيحة تركز الحمل على نطاق ضيق من مجرى السباق وتقلل من عمر الكلال بشكل حاد. أوضاع الفشل الشائعة أعراض السبب المحتمل الوقاية طحن أو خشونة التلوث داخل المجرى قم بالتبديل إلى متغير مختوم، وتحسين ختم السكن ارتفاع درجة الحرارة الإفراط في التشحيم أو ضيق للغاية اتبع إرشادات كمية التعبئة، وتحقق من تحمل الملاءمة تقشر أو تشقق التعب من الحمل الزائد المستمر أعد التحقق من حساب الحمولة، وقم بالترقية إلى سلسلة ذات سعة أعلى علامات الصدأ على مجرى السباق دخول الرطوبة أو رطوبة التخزين استخدم محامل مختومة، قم بتخزينها في العبوة الأصلية مقاس فضفاض، انزلاق العمود عمود صغير الحجم أو تجويف مبيت مهترئ تأكد من التسامح مع جداول ISO الملائمة قبل التثبيت المصادر أين يمكن الحصول على محامل الكرات ذات الأخدود العميق الأبعاد المتسقة، ودرجة الفولاذ التي تم التحقق منها، والمعالجة الحرارية المستقرة مهمة تمامًا مثل الأرقام المطبوعة على مخطط أبعاد المحامل. يمكن للمورد الذي يدير خطوط الحدادة والخراطة والمعالجة الحرارية والطحن الخاصة به أن يحافظ على تصنيف التسامح والحمل بشكل أكثر اتساقًا من شركة تجارية تقوم فقط بإعادة تعبئة المحامل من مصادر مختلطة. نينغبو تشنهاي هوالي وإذ تضع المحدودة نينغبو تشنهاي هوالي وإذ تضع المحدودة manufactures deep groove ball bearings across the 60, 62, and 63 series, along with open, ZZ, and 2RS sealing variants, sized from small instrument bore bearings up to medium industrial bore bearings. The company is a practical option for buyers who need dependable bearing sizes, stable supply volume, and support matching a bearing ball bearing to an existing drawing or replacing an obsolete part number. 60 / 62 / 63 تغطية السلسلة عبر أحجام المحامل المترية القياسية فتح / ZZ / 2RS تتوفر خيارات الختم عبر معظم أرقام الأجزاء GCr15 فولاذ محمل بالكروم يستخدم للخواتم والكرات دعم صانعي القطع الأصلية المساعدة في مطابقة أرقام الأجزاء للرسومات الموجودة الأسئلة المتداولة الأسئلة الشائعة حول محمل كروي الأخدود العميق ما هو محمل كروي الأخدود العميق المستخدم في المعدات اليومية إنه يدعم عمودًا دوارًا ضد الحمل الشعاعي والدفع المعتدل من الجانب إلى الجانب في نفس الوقت، ولهذا السبب يظهر في المحركات والمضخات والمراوح وبراميل الأجهزة بدلاً من المعدات المصممة فقط للدفع النقي أو الحمل الشعاعي الثقيل للغاية. ما هي محامل الكرات الأخدود العميق المستخدمة بالمقارنة مع المحامل الأسطوانية تفضل المحامل الكروية ذات الأخدود العميق السرعة والاحتكاك المنخفض، بينما تفضل المحامل الأسطوانية قدرة شعاعية أعلى عند السرعة المنخفضة. تستخدم معظم الآلات العامة محامل كروية ذات أخدود عميق ما لم يكن الحمل ثقيلًا بشكل غير عادي بالنسبة لحجم العمود المتوفر. كيف أقرأ أحجام المحامل من رقم الجزء الرقمان الأخيران لمعظم أرقام الأجزاء القياسية يعطيان التجويف بالملليمتر عند ضربه بخمسة، وتشير أرقام السلسلة الموجودة في المقدمة إلى القطر الخارجي وعائلة العرض، وكلاهما مدرج في مخطط حجم المحمل القياسي. هل يمكن لمحمل كروي ذو أخدود عميق ذو صف واحد أن يحل محل محمل صف مزدوج فقط إذا كان الحمل الشعاعي ضمن تصنيف الصف الواحد. إن محمل الكرات ذو الأخدود العميق ذو الصف الواحد لديه قدرة شعاعية أقل من وحدة الصف المزدوج في نفس القطر الخارجي، لذلك يجب دائمًا إعادة فحص حساب الحمل قبل الاستبدال. ما هو الفرق بين الكرة المحملة والكرة المحملة الكرة الحاملة هي كرة فولاذية فردية، تُباع مفككة لأعمال الإصلاح أو إعادة التشحيم. محمل الكرة هو التجميع الكامل والحلقات والكرات والقفص معًا، جاهز للتركيب على عمود. كم من الوقت يستمر محمل كروي الأخدود العميق يعتمد عمر الخدمة على الحمل، والسرعة، والتشحيم، والمحاذاة، ولكن محمل كروي ذو أخدود عميق تم اختياره بشكل صحيح وتركيبه بشكل صحيح في ظل الخدمة الصناعية العادية يعمل عادةً لعدة سنوات قبل أن يظهر التعب في مجرى السباق. ملخص النسخة القصيرة إن محمل كروي الأخدود العميق هو العمود الفقري اليومي للآلات الدوارة. يسمح أخدود مجرى السباق العميق الخاص بها بجزء واحد مدمج وبأسعار معقولة بحمل حمل شعاعي، وحمل محوري في كلا الاتجاهين، وسرعة دوران عالية في نفس الوقت، ولهذا السبب يظهر في تصميمات أكثر من أي نوع محامل آخر. سواء كنت تقرأ مخططًا لحجم محمل الكرة لمطابقة جزء بديل، أو مقارنة خيارات الصف الفردي والصف المزدوج، أو الحصول على إنتاج الحجم من شركة مصنعة مثل Ningbo Zhenhai Hualei Bearing Co., Ltd.، فإن نفس المبدأ الأساسي ينطبق على ذلك، وعمق الأخدود هو الميزة، وكل شيء آخر يتعلق بالمحمل يتبع منه. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

الإجابة المباشرة المحامل صغيرة الحجم، التي يتراوح قطرها الخارجي عادة من حوالي 1 ملم إلى 30 ملم، هي المكونات التي تسمح للتصنيع الدقيق بالحفاظ على تفاوتات دورانية ضيقة داخل المساحات المدمجة. ويعتمد أدائها على أربعة عوامل قبل كل العوامل الأخرى: دقة هندسة المجاري المائية، درجة الكرة أو الأسطوانة، مادة القفص، والاحتفاظ بالتشحيم . احصل على هذه الأربعة بشكل صحيح وسوف يتفوق المحمل الصغير على حجمه، حيث يعمل لعشرات الآلاف من الساعات داخل الأجهزة الطبية، والمفاصل الآلية، والأدوات البصرية، والمحركات الصغيرة. 1 إلى 30 ملم نطاق القطر الخارجي النموذجي يصنف على أنه صغير الحجم آبيك 7 إلى 9 درجات الدقة الشائعة المستخدمة في محامل فئة الأدوات ±0.5 إلى 2 ميكرون التسامح النموذجي لاستدارة مجرى السباق عند درجات عالية الدقة 30,000 ساعة عمر خدمة يمكن تحقيقه في التطبيقات المحددة بشكل صحيح ما هو مؤهل كمحمل صغير الحجم تحديد فئة الحجم قبل مناقشة الاختيارات الهندسية في مصطلحات التصنيع، أ تحمل صغيرة الحجم يشير بشكل عام إلى محامل العناصر المتداولة التي يبلغ قطرها الخارجي أقل من 30 ملم، وفي العديد من الكتالوجات يضيق التصنيف بشكل أكبر إلى المحامل التي يقل قطرها عن 10 ملم. تحت هذه العتبة، غالبًا ما يستخدم المهندسون مصطلح المحمل المصغر، وأقل من 3 ملم تقريبًا في القطر الخارجي، ينطبق مصطلح محمل الأداة أو المحمل الصغير. التمييز مهم لأن فيزياء الاتصال المتداول تتغير على نطاق صغير. تصبح عيوب التشطيب السطحي التي قد لا تكون ذات صلة بمحمل 100 ملم ذات أهمية نسبية على محمل 5 ملم. يعد الخدش بعمق 0.3 ميكرون بمثابة خطأ تقريبي على محمل صناعي كبير، ولكن في مجرى سباق مصغر يمكن أن يؤدي ذلك إلى تقليل عمر الكلال بشكل ملموس. وهذا هو السبب في أن إنتاج المحامل الصغيرة الحجم أقرب إلى تصنيع الأدوات الدقيقة منه إلى الآلات الصناعية الثقيلة. هناك طريقة أخرى لفهم فئة الحجم وهي النسبة بين سمك الجدار والحمل. يتمتع المحمل الصناعي الكبير بسمك جدار حلقي كبير بالنسبة للأحمال التي يحملها، مما يمنح الغرفة الفولاذية القدرة على استيعاب اختلافات التصنيع البسيطة دون تأثير قابل للقياس على دقة التشغيل. المحمل الصغير لديه حلقات رفيعة نسبيًا، لذلك أي اختلاف في المعالجة الحرارية، ضغط الطحن، أو نظافة المواد الخام يظهر مباشرة في الجزء النهائي. المهندسون الذين ينتقلون من التصميم بمحامل كبيرة إلى التصميم بمحامل صغيرة غالبًا ما يحتاجون إلى إعادة التفكير في الافتراضات حول التباين المقبول، لأن التفاوتات التي كانت تُعامل سابقًا على أنها ضوضاء في الخلفية تصبح متغيرات تصميم أساسية. تعتبر المحامل صغيرة الحجم أيضًا غير عادية حيث أن سعر الكتالوج الخاص بها يعد مؤشرًا سيئًا للقيمة الهندسية. يمكن أن يكون المحمل المصغر الذي يكلف بضعة دولارات هو المكون الوحيد الذي يحدد ما إذا كانت الأداة الجراحية بأكملها ستجتاز المعايرة، في حين أن المحمل الأكبر والأكثر تكلفة في مكان آخر في نفس الجهاز قد يحمل متطلبات تحمل أقل تطلبًا بكثير. ولهذا السبب يُنصح فرق المشتريات في التصنيع الدقيق بتحديد المحامل الصغيرة حسب متطلبات الأداء أولاً، ومن خلال تكلفة الوحدة ثانيًا. المكونات الأساسية وأدوارها الهندسية يساهم كل جزء في وظيفة مميزة لأداء المحمل الشامل 1 الحلقات الداخلية والخارجية توفير أسطح مجرى السباق التي تنتقل عليها العناصر المتدحرجة. إن استدارة الحلقة وهندسة أخدود القناة تحدد بشكل مباشر دقة التشغيل القابلة للتحقيق للمحمل النهائي. 2 عناصر المتداول كرات أو بكرات أسطوانية قصيرة تحمل الحمولة بين الحلقات. تحدد مطابقة الكروية والقطر عبر مجموعة كاملة من الكرات سلوك الاهتزاز والضوضاء. 3 قفص أو التجنيب يحافظ على مسافة متساوية بين العناصر المتدحرجة ويمنع الاتصال بينها. يؤثر اختيار مادة القفص على السرعة القصوى وتحمل درجة الحرارة والضوضاء الصوتية. 4 الأختام أو الدروع حماية المجاري الداخلية من التلوث والاحتفاظ بمواد التشحيم. تضيف أختام التلامس احتكاكًا ولكنها تعمل على تحسين الختم. تعمل الدروع غير المتصلة على تقليل الاحتكاك ولكنها تسمح بمزيد من الدخول. 5 زيوت التشحيم طبقة دهنية أو زيتية تفصل الأسطح المتدحرجة وتقلل من التآكل. في المحامل الصغيرة، يكون حجم مادة التشحيم صغيرًا، لذا يصبح الاحتفاظ بها واستقرارها من عوامل التصميم الحاسمة. 6 المفاجئة الدائري أو شفة يُستخدم في المتغيرات ذات الحواف لتبسيط محاذاة المبيت، وهي ميزة مهمة عندما يكون لدى التجميع المحيط نفسه تفاوتات موضعية ضيقة جدًا. المواد المستخدمة في تصنيع المحامل صغيرة الحجم يعتمد اختيار المواد على سعة الحمولة ومقاومة التآكل والتكلفة مادة الاستخدام النموذجي الملكية الرئيسية الكروم الصلب، الصف 52100 محامل صغيرة للأغراض العامة للأجهزة الصناعية والاستهلاكية صلابة عالية وعمر تعب جيد بتكلفة معتدلة الفولاذ المقاوم للصدأ، درجة 440C الأدوات الطبية، معدات تجهيز الأغذية، الأجهزة البحرية مقاومة التآكل في البيئات الرطبة أو المغسولة سيراميك نيتريد السيليكون مغازل عالية السرعة، ومعدات مناولة أشباه الموصلات كثافة منخفضة، وصلابة عالية، وعناصر متدحرجة غير موصلة مركبات البوليمر أو البلاستيك الأجهزة الطبية التي يمكن التخلص منها، والمنتجات الاستهلاكية خفيفة الوزن تكلفة منخفضة، مناعة ضد التآكل، ولكن سعة التحميل منخفضة حلقات سبائك التيتانيوم المحركات الفضائية والجمعيات الحرجة للوزن قوة عالية إلى نسبة الوزن مع مقاومة جيدة للتآكل فئات التسامح الدقة ومعايير التصنيع كيف تحدد أنظمة التصنيف الدولية الدقة القابلة للتحقيق يهيمن نظامان للتصنيف على مواصفات المحامل صغيرة الحجم: مقياس ABEC المستخدم على نطاق واسع في أمريكا الشمالية وفئات التسامح ISO 492 المستخدمة عالميًا. كلا المحامل الصفية من خلال مدى التحكم في دقة الأبعاد والتشغيل أثناء التصنيع. تشير الأرقام الأعلى إلى تفاوتات أكثر صرامة، كما أن الانتقال بين الدرجات ليس خطيًا. الانتقال من اي بي سي 5 إلى اي بي سي 7 يمكن أن يعني تقليل انحراف استدارة مجرى السباق إلى النصف تقريبًا. يجب أن يعود اختيار الدرجة دائمًا إلى ميزانية تشغيل محددة في التجميع المحيط بدلاً من اختيارها حسب العادة. نادرًا ما يستفيد صندوق التروس الذي يحتاج فقط إلى نقل عزم الدوران بسلاسة وبسرعة معتدلة من الدفع مقابل تفاوتات اي بي سي 9، نظرًا لأن شبكة التروس نفسها ستؤدي إلى حدوث خطأ موضعي أكبر من المحمل. على النقيض من ذلك، فإن رأس المسح البصري أو الجيروسكوب ليس لديه تقريبًا أي ميزانية متبقية لاستهلاك المحمل، لذا فإن تحديد أي شيء أقل من ABEC 7 من شأنه أن يضمن فشل التصميم من البداية. تعد مطابقة الدرجة مع المتطلبات الفعلية، بدلاً من الالتزام بأعلى فئة متاحة، أحد أكثر قرارات توفير التكلفة شيوعًا المتاحة لمهندس التصميم الذي يعمل مع المحامل الصغيرة. ومن الجدير بالذكر أيضًا أن درجة التسامح تغطي دقة الأبعاد والتشغيل، ولكن ليس بالضرورة الخلوص الداخلي، أو التشطيب السطحي لأخدود مجرى السباق، أو أداء الضوضاء. يمكن أن يتصرف محملان تم تصميمهما بنفس درجة ABEC من شركات مصنعة مختلفة بشكل مختلف تحت الحمل لأنه يتم تحديد فئة الخلوص الداخلي ودرجة الكرة وتصميم القفص بشكل منفصل. وبالتالي فإن مواصفات المحامل الصغيرة الكاملة تسرد درجة التسامح جنبًا إلى جنب مع فئة التخليص الداخلي، والتي يتم التعبير عنها عادةً بـ C2 إلى C5، ودرجة الكرة، والتي يتم التعبير عنها عادةً على مقياس G حيث يشير الرقم الأقل إلى كرة مستديرة ذات حجم أكثر دقة. ABEC الصف يعادل ايزو تطبيق نموذجي اي بي سي 1 فئة 0 الآلات الصناعية العامة، تطبيقات السرعة المنخفضة اي بي سي 3 الفئة 6 المحركات الكهربائية والمضخات والمعدات الدوارة ذات السرعة المتوسطة ABEC 5 الفئة 5 المفاصل الروبوتية، علب التروس الدقيقة، آليات الكاميرا ABEC 7 الفئة 4 الأدوات الجراحية، قبضات الأسنان، رؤوس المسح الضوئي ABEC 9 الفئة 2 الجيروسكوبات، والمغازل عالية السرعة، وأدوات القياس كيف يتم تصنيع المحامل صغيرة الحجم عرض خطوة بخطوة للعملية وراء دقة مستوى الميكرون إن إنتاج محمل صغير الحجم لتفاوتات الدقة يتطلب تحكمًا أكبر بكثير في العملية مما يوحي به حجمه المادي. يعكس التسلسل أدناه سير العمل العام المستخدم عبر معظم الشركات المصنعة للمحامل الدقيقة، على الرغم من أن الخطوات الدقيقة تختلف حسب خط الإنتاج ونظام الجودة الداخلي. اختيار المواد الخام. يتم اختيار مخزون القضبان أو مخزون الأسلاك من أجل النقاء الكيميائي والنظافة الداخلية، نظرًا لأن الشوائب الموجودة في الفولاذ تصبح نقاط بدء التعب بمجرد أن يكون الجزء تحت حمل الاتصال المتداول. تحول وتشكيل. يتم تحويل الحلقات إلى الشكل النهائي تقريبًا، ويتم تشكيل الكرات أو البكرات من الأسلاك أو الفراغات باستخدام عمليات الطحن أو التوجيه البارد الدقيقة. المعالجة الحرارية. يتم تقوية الحلقات والعناصر المتدحرجة، عادةً إلى نطاق يتراوح بين 58 إلى 65 على مقياس روكويل سي، ثم يتم تلطيفها لتخفيف الضغط الداخلي مع الحفاظ على الصلابة. طحن. يتم طحن أسطح المجاري المائية والتجويف والأقطار الخارجية إلى البعد النهائي تقريبًا. تحدد هذه الخطوة معظم الاستدارة والتشطيب السطحي الذي يحدد فيما بعد درجة التسامح. اللف والشحذ. تعمل اللمسات النهائية الفائقة على تقليل خشونة السطح على مجرى السباق إلى لمسة نهائية تشبه المرآة، مما يقلل الاحتكاك ويطيل عمر التعب. فرز الكرة أو الأسطوانة. يتم قياس العناصر المتداول وفرزها إلى مجموعات قطرية ضمن أجزاء من الميكرون، بحيث يتطابق كل عنصر في المحمل النهائي ضمن درجة التسامح المطلوبة. حَشد. يتم تجميع الحلقات والعناصر المتدحرجة والقفص في بيئة خاضعة للرقابة، غالبًا ما تكون غرفة نظيفة للحصول على درجات دقة أعلى، لتجنب إدخال التلوث الجزيئي. التشحيم والختم. يتم تطبيق الشحوم أو الزيت بكميات محددة، ويتم ضغط الأختام أو الدروع في مكانها إذا كان التصميم يتطلب ذلك. التفتيش النهائي. يتم فحص المحامل المكتملة للتأكد من الجريان الشعاعي والمحوري، وتوقيع الضوضاء، وعزم الدوران، وتوافق الأبعاد قبل التحرير. الأنواع الشائعة من المحامل صغيرة الحجم مطابقة هندسة المحمل لاتجاه التحميل ومتطلبات الحركة محامل الكرات الأخدود العميق يتعامل مع الأحمال المحورية الشعاعية والخفيفة مجتمعة وهو الخيار الافتراضي للمحركات الصغيرة والمراوح والأعمدة الدوارة العامة. محامل كروية الاتصال الزاوي تم تصميمها للأحمال المحورية الأعلى ويتم إقرانها عادةً في مجموعات داخل مغازل دقيقة حيث يكون التحكم في التحميل المسبق مهمًا. محامل ذات حواف مصغرة أضف شفة حلقة خارجية تحدد موقع المحمل مباشرة في تجويف المبيت بدون كتف، مما يبسط التجميعات المدمجة. محامل قسم رقيقة احتفظ بمقطع عرضي صغير بالنسبة لقطر التجويف، وهو مفيد عندما تكون المساحة الشعاعية محدودة ولكن لا تزال هناك حاجة إلى تجويف أكبر. محامل إبرة استخدم بكرات أسطوانية رفيعة لزيادة سعة الحمولة إلى الحد الأقصى داخل غلاف شعاعي محدود للغاية. محامل الكرة الصك تقع في أصغر نهاية لنطاق الحجم، وغالبًا ما يكون قطرها الخارجي أقل من 3 ملم، وهي مصممة لتحمل درجة التفاوت بشكل افتراضي. التطبيقات عبر الصناعات التحويلية الدقيقة حيث تصبح دقة الدوران المدمجة أحد متطلبات التصميم الأجهزة الطبية الروبوتات والأتمتة البصريات والتصوير مشغلات الفضاء الجوي معدات أشباه الموصلات الالكترونيات الاستهلاكية مايكرو موتورز أدوات طب الأسنان والجراحة في الأجهزة الطبية، تدعم المحامل صغيرة الحجم المثاقب الجراحية، وقبضات الأسنان، وآليات ضخ التسريب، حيث تكون دقة الأبعاد والمواد المتوافقة حيويًا مطلوبة في نفس الوقت. في الروبوتات، تعتمد مراحل تروس القيادة التوافقية ووحدات المفاصل على أزواج محامل التلامس الزاوي لإزالة رد الفعل العكسي مع الحفاظ على ضغط غلاف المفصل. في مجال البصريات والتصوير، تعمل المحامل الصغيرة على تشغيل آليات تركيز العدسة ومرايا المسح، حيث يمكن حتى لبضعة ميكرونات من الجريان أن يؤدي إلى انخفاض وضوح الصورة بشكل واضح. تستخدم معدات معالجة أشباه الموصلات محامل صغيرة هجينة من السيراميك على وجه التحديد لأن المحامل الفولاذية القياسية من شأنها أن تسبب تلوثًا جسيميًا في عملية الغرفة النظيفة. تستخدم مشغلات الفضاء الجوي محامل صغيرة الحجم داخل آليات الدفع ذات الرفرف والشرائح، وأسطح التحكم في الطيران، وتجميعات الكاميرا ذات المحورين المثبتة على الطائرات بدون طيار والأقمار الصناعية، حيث تؤدي المتطلبات المجمعة للوزن المنخفض والتشغيل على نطاق واسع لدرجة الحرارة وعمر الخدمة الطويل غير المراقب إلى تضييق نطاق اختيار المواد إلى حلقات عالية الجودة من الفولاذ المقاوم للصدأ أو سبائك التيتانيوم. يستخدم مصنعو الإلكترونيات الاستهلاكية محامل مصغرة داخل وحدات التركيز التلقائي للكاميرا، ومغازل محرك الأقراص الثابتة، ومراوح التبريد الصغيرة، وهي تطبيقات يكون فيها ضغط تكلفة الوحدة مرتفعًا ولكن لا تزال هناك حاجة إلى الحد الأدنى من دقة التشغيل لتجنب الضوضاء المسموعة أو الاهتزاز في جهاز محمول أو جهاز مكتبي. عوامل التكلفة والتكلفة الإجمالية للملكية لماذا نادرا ما ينتج أقل سعر للوحدة أقل تكلفة إجمالية يتم تحديد سعر الوحدة للمحمل صغير الحجم بشكل أساسي من خلال درجة التسامح والمواد وحجم الإنتاج. يمكن أن يؤدي الانتقال من محمل فولاذي كروم قياسي إلى مكافئ هجين مقاوم للصدأ أو السيراميك إلى رفع سعر الوحدة بهامش واسع، كما أن الانتقال من درجة تحمل متوسطة إلى محمل درجة الأداة يضيف زيادة أخرى بسبب خطوات الطحن والفرز والفحص الإضافية المطلوبة. ومع ذلك، فإن سعر الوحدة ليس سوى عنصر واحد من التكلفة الإجمالية في سياق التصنيع الدقيق. غالبًا ما يكون محرك التكلفة الأكبر هو المصب. يمكن أن يتسبب المحمل المحدد تحت درجة الدقة المطلوبة في فشل المجموعة الفرعية بأكملها في المعايرة النهائية، مما يؤدي إلى توليد تكلفة إعادة صياغة تتجاوز بكثير أي توفير في المحمل نفسه. في تصنيع الأجهزة الطبية، يمكن أن يؤدي اكتشاف عدم توافق ذو صلة بمحمل واحد في وقت متأخر من الإنتاج إلى إجراء تحقيق كامل في جودة الدفعة. لهذا السبب، يتعامل مصنعو الدقة عمومًا مع اختيار المحامل الصغيرة كقرار موثوقية أولاً وقرار شراء ثانيًا، ويحتفظ العديد منهم بقوائم الموردين المعتمدة خصيصًا لتجنب التباين بين الأجزاء المكافئة اسميًا من مصادر مختلفة. تعتمد التكلفة الإجمالية للملكية أيضًا على فترة الخدمة. قد يكلف المحمل المصغر المغلق بشكل دائم مع مادة تشحيم طويلة العمر أكثر من المحمل المفتوح الذي يتطلب إعادة تشحيم دوري، ولكن إذا تعذر الوصول إلى التجميع بعد التجميع النهائي، كما هو شائع في الأجهزة الطبية المختومة أو الأجهزة الإلكترونية الاستهلاكية المختومة، فإن المحمل المختوم هو الخيار الوحيد الذي يتجنب دورة التفكيك المكلفة لاحقًا في عمر المنتج. معايير الاختيار للمهندسين قائمة مرجعية عملية لتحديد المحمل المناسب صغير الحجم تحميل الاتجاه أولا. تأكد ما إذا كان التطبيق يطبق حملًا شعاعيًا خالصًا، أو حملًا شعاعيًا ومحوريًا مشتركًا، أو حملًا لحظيًا، نظرًا لأن هذا القرار وحده يزيل معظم الأشكال الهندسية غير المناسبة قبل أخذ أي عامل آخر في الاعتبار. عامل الاختيار سؤال للإجابة لماذا يهم؟ تصنيف السرعة ما هو الحد الأقصى لعدد دورات التشغيل في الدقيقة تحدد مادة القفص ونوع التشحيم سقفًا ثابتًا للسرعة البيئة هل هناك رطوبة أو تعرض للمواد الكيميائية أو فراغ يحدد نوع الختم وما إذا كان مطلوبًا الفولاذ أو السيراميك درجة الدقة ما مقدار النفاذ الذي يمكن أن يتحمله التجميع يضبط فئة ABEC أو ISO وبالتالي تكلفة الوحدة الأساسية غلاف الفضاء ما هو التجويف والقطر الخارجي والعرض المناسب جسديًا يمكن للتغييرات الصغيرة في العرض أن تغير سعة التحميل بشكل كبير الحياة المتوقعة كم عدد ساعات التشغيل المطلوبة قبل الخدمة يحفز اختيار مواد التشحيم وما إذا كانت إعادة التشحيم ممكنة اتجاهات السوق وبيانات النمو محركات الطلب تعيد تشكيل سلاسل التوريد ذات الحجم الصغير لقد تزامن الطلب على المحامل صغيرة الحجم بشكل وثيق مع نمو الأجهزة الطبية ذات التدخل الجراحي البسيط، والروبوتات التعاونية، والإلكترونيات الاستهلاكية المدمجة. أشارت تحليلات الصناعة التي تغطي قطاع الأجهزة المصغرة والصغيرة باستمرار إلى معدل نمو سنوي مركب في منتصف الأرقام الفردية خلال العقد الحالي، مع نمو الأسواق النهائية الطبية والروبوتية بشكل أسرع من متوسط ​​القطاع لأن كلا المجالين يحافظان على تقليص آثار الأجهزة مع رفع متطلبات الأداء في نفس الوقت. الاتجاه الثاني هو التحول التدريجي نحو البناء الهجين الخزفي في المحامل الصغيرة لمعدات تصنيع أشباه الموصلات والإلكترونيات، مدفوعًا بالحاجة إلى التخلص من توليد الجسيمات المعدنية وتقليل التوصيل الكهربائي من خلال المحامل. الاتجاه الثالث هو زيادة استخدام أنظمة التشحيم المطلية مسبقًا والتي لا تحتاج إلى صيانة، نظرًا لأن العديد من تطبيقات المحامل الصغيرة تكون مغلقة بشكل دائم ولا يمكن إعادة تشحيمها بمجرد تركيبها. وتشهد أنماط العرض الإقليمية أيضاً تحولاً. لا تزال حصة كبيرة من إنتاج المحامل العالمية صغيرة الحجم تتركز بين عدد صغير من الشركات المصنعة القائمة في اليابان وألمانيا وسويسرا والولايات المتحدة، لا سيما في أعلى درجات الدقة حيث تمثل البنية التحتية للتحكم في العمليات والتفتيش عائقًا كبيرًا أمام الدخول. وفي الوقت نفسه، قامت الشركات المصنعة في مناطق أخرى بتوسيع قدرتها على المحامل الصغيرة ذات درجة التسامح المتوسطة التي تستهدف الإلكترونيات الاستهلاكية والأتمتة الصناعية العامة، حيث تكون القدرة التنافسية من حيث التكلفة أكثر أهمية من دقة درجة الأداة. عادة ما يستمر المشترون الذين يستوردون محامل صغيرة للتطبيقات الطبية أو الفضائية في تحديد الشركات المصنعة الدقيقة بغض النظر عن فرق تكلفة الوحدة، لأن مؤهلات الموردين ومتطلبات التتبع في تلك الصناعات تحد من مجموعة المصادر المقبولة. الأسئلة الهندسية التي تثار بشكل متكرر إجابات قصيرة على الأسئلة التي تطرحها فرق التصميم في أغلب الأحيان سؤال إجابة قصيرة هل يمكن إعادة تشحيم المحمل صغير الحجم بعد التثبيت يمكن أن تكون الأنواع المفتوحة والمحمية عمومًا. عادة لا يمكن للمحامل المصغرة المغلقة بالكامل أن يتم تفكيكها، لذلك يتم التعامل معها كمكونات محكمة الغلق مدى الحياة. هل تعني درجة ABEC أو ISO الأعلى دائمًا عمر خدمة أطول ليس مباشرة. تتحكم درجة الدقة في دقة التشغيل، بينما يتم التحكم في عمر الكلال بشكل أكبر عن طريق الحمل، والسرعة، والتشحيم، ونظافة المواد. هل تعتبر المحامل الصغيرة الهجينة الخزفية بديلاً مباشرًا للمحامل الفولاذية في كثير من الحالات، نعم، ولكن يجب إعادة التحقق من ملاءمة السكن والتحميل المسبق وتوافق مواد التشحيم قبل الاستبدال نظرًا لأن الكرات الخزفية تتصرف بشكل مختلف تحت الحمل. ما الذي يسبب الفشل المبكر في أغلب الأحيان في المحامل الصغيرة يعد دخول التلوث وقوة التثبيت غير الصحيحة السببين الجذريين الأكثر شيوعًا الذي تم الإبلاغ عنه عبر تحليلات فشل التصنيع الدقيقة. اعتبارات الصيانة ومدة الخدمة العوامل العملية التي تحدد المدة التي يستمر فيها المحمل الصغير فعليًا مكافحة التلوث يكون الأمر أكثر أهمية على نطاق صغير، نظرًا لأن الجسيم الذي قد يكون ضئيلًا في المحمل الكبير يمكن مقارنته في الحجم بسمك فيلم القناة في المحمل المصغر. زيوت التشحيم migration يمكن أن يحدث مع مرور الوقت في محامل مصغرة محكمة الغلق، لذلك يفضل تركيبات الشحوم ذات معدلات النزيف المنخفضة لتطبيقات الخدمة الطويلة. التعامل أثناء التثبيت يجب تجنب تطبيق القوة من خلال العناصر المتداول، حيث يمكن وضع علامة دائمة على حلقات المحمل الصغيرة عن طريق تركيب الضغط غير المستوي. عدم تطابق التمدد الحراري يجب التحقق من بين المحمل ومبيته عندما تعمل المجموعة عبر نطاق واسع من درجات الحرارة، نظرًا لأن الملاءمة الصحيحة في درجة حرارة الغرفة يمكن أن تصبح ضيقة جدًا أو فضفاضة جدًا في درجة حرارة التشغيل. مراقبة الاهتزاز في التجميعات ذات القيمة الأعلى، يمكنها اكتشاف إجهاد مجرى السباق المبكر قبل أن ينتشر الفشل إلى المكونات المحيطة. الوجبات السريعة الرئيسية المحامل الصغيرة الحجم ليست مجرد نسخ مصغرة من المحامل الصناعية الكبيرة. يتبع تصميمها واختيار المواد والتحكم في التسامح منطق تصنيع الأدوات الدقيقة، حيث تكون دقة مستوى الميكرون هي التوقعات الأساسية وليست ترقية. تعريف الحجم: تكون الأقطار الخارجية عمومًا أقل من 30 ملم، مع انخفاض محامل فئة الأجهزة إلى أقل من 3 ملم. محركات الأداء: تتحكم هندسة مجرى السباق، ودرجة العناصر المتداول، ومواد القفص، والاحتفاظ بالتشحيم في الأداء العالمي الحقيقي أكثر من أي رقم مواصفات واحد. مادة choice: الفولاذ الكرومي للاستخدام العام، والفولاذ المقاوم للصدأ للبيئات المسببة للتآكل، والسيراميك الهجين للعمليات عالية السرعة أو الحساسة للتلوث. درجة التسامح: يجب أن تتوافق فئات ABEC وISO مع ميزانية التشغيل الفعلية للتجميع، ولا يتم تحديدها افتراضيًا عند أعلى درجة متاحة. توقعات النمو: تستمر الأجهزة الطبية والروبوتات ومعدات أشباه الموصلات في دفع الطلب على حلول ذات دقة أعلى وأصغر حجمًا. الدرس الشامل للمهندسين والمشترين على حد سواء هو أنه يجب تحديد محمل صغير الحجم بنفس الدقة المطبقة على أي مكون آخر من أدوات الدقة. إن التعامل معها باعتبارها سلعة يتم اختيارها من الكتالوج حسب حجم التجويف وحده هو المصدر الأكثر شيوعًا لمشاكل الموثوقية النهائية في التجميعات الدقيقة المدمجة. إن التعامل معه باعتباره مكونًا مصممًا، مع اختيار درجة التسامح والمواد والتشحيم بشكل متعمد وفقًا لمتطلبات التشغيل الفعلية، هو ما يسمح لجزء أصغر من العملة المعدنية بتحديد أداء منتج مُصنع بدقة كاملة بشكل موثوق. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

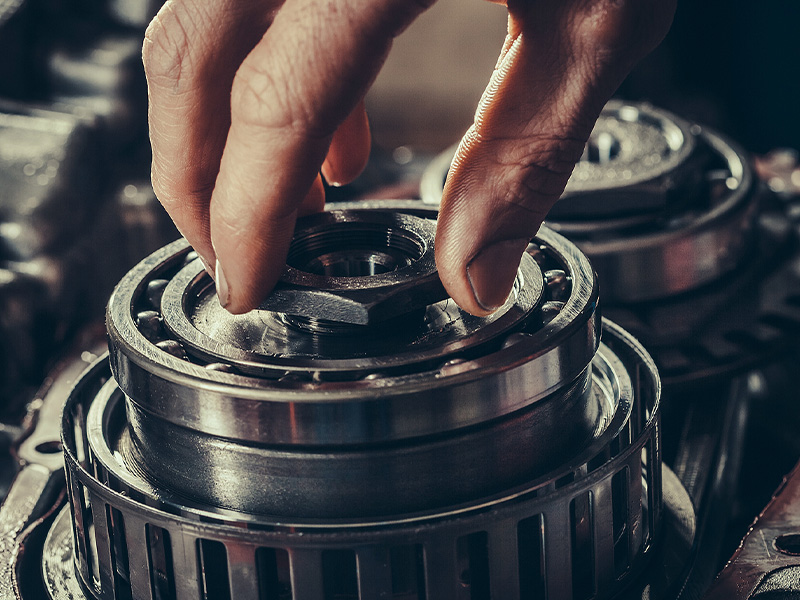

الإجابة المباشرة: تحل الشفاه الوضع المحوري وتبسط عملية التثبيت دون الحاجة إلى أجهزة إضافية A تحمل ذات حواف عبارة عن محمل كروي أو أسطواني قياسي مع طوق متكامل (الشفة) يمتد من الحلقة الخارجية. تتمثل المهمة الأساسية للشفة في تحديد موقع المحمل بشكل محوري داخل تجويف الإسكان ، مما يمنعها من الانزلاق أو التحول على طول العمود أثناء التشغيل - وهي مشكلة يجب أن تحلها المحامل القياسية بدون شفة باستخدام حلقات الاحتفاظ، أو خطوات الكتف المُشكَّلة في الهيكل، أو الفواصل وصواميل القفل. من الناحية العملية، يعني هذا أن المحامل ذات الحواف تقلل من عدد المكونات المطلوبة في التجميع، وتبسط متطلبات التشغيل الآلي للمبيت، وتجعل المحاذاة أكثر قابلية للتكرار عبر عمليات الإنتاج. في تطبيقات مثل بكرات النقل، وآليات الطابعة، وأغطية المحركات الصغيرة، يمكن التبديل من المحمل القياسي بالإضافة إلى مجموعة الاحتفاظ إلى المحمل ذو الحواف المفردة قم بتقليل عدد الأجزاء في هذا القسم من التجميع بمقدار 2-4 مكونات . توضح بقية هذه المقالة المشكلات التي يعالجها تصميم الحافة بالضبط، وأين تقصر، وكيفية الاختيار بين المحامل ذات الحواف والمحامل القياسية لتطبيق معين. المشكلة 1: تحديد المواقع المحورية بدون أجهزة إضافية المشكلة الأكثر إلحاحًا التي يحلها تصميم الحافة هي الحفاظ على المحمل في موضع محوري ثابت بالنسبة للإسكان، دون الاعتماد على مكونات احتجاز منفصلة. كيف تتعامل المحامل القياسية مع هذه المشكلة مع المحمل القياسي (غير ذو الحواف)، تكون الحلقة الخارجية عبارة عن أسطوانة عادية، مما يعني أنه لا يوجد شيء يمنعها بطبيعتها من الانزلاق على طول محور التجويف تحت حمل الاهتزاز أو الدفع. عادةً ما يعالج المصممون هذا الأمر من خلال كتف مُشكل في الهيكل على جانب واحد وحلقة احتجاز أو حلقة كبس أو غطاء نهائي على الجانب الآخر. يتطلب كل حل من هذه الحلول دقة تصنيع إضافية وخطوات تجميع. كيف تحلها الشفة مباشرة يتم وضع طوق المحمل ذو الحواف على وجه تجويف المبيت، ويعمل كنقطة توقف خاصة به. وهذا يعني أن المبيت يحتاج فقط إلى تجويف مستقيم بدون أكتاف بدلاً من تجويف متدرج - عملية تصنيع أبسط وأرخص بشكل هادف ، خاصة في العلب ذات الجدران الرقيقة مثل الأقواس المعدنية أو المكونات البلاستيكية المقولبة بالحقن، حيث يكون تصنيع الكتف الداخلي الدقيق أمرًا صعبًا أو مستحيلًا. المشكلة 2: التثبيت في مواد الإسكان الرقيقة أو الناعمة تعتمد المحامل القياسية على قدر معين من سماكة جدار الهيكل وصلابة المادة للحفاظ على توافق آمن للضغط. تعالج الشفاه الحالات التي ينهار فيها هذا الافتراض. لماذا تشكل العلب الرقيقة مشكلة بالنسبة للمحامل القياسية في التطبيقات التي تستخدم أغلفة من الصفائح المعدنية الرقيقة أو البلاستيك أو الألومنيوم - الشائعة في الأجهزة الإلكترونية الاستهلاكية والأجهزة الصغيرة والآلات الخفيفة - يعتمد المحمل القياسي كليًا على التداخل المناسب بين الحلقة الخارجية والتجويف. إذا كان جدار المبيت رقيقًا جدًا أو كانت المادة ناعمة جدًا، فقد يرتخي هذا الملاءمة بمرور الوقت بسبب الاهتزاز أو التدوير الحراري أو دورات التحميل المتكررة، مما يسمح للمحمل بالعمل خارج موضعه. كيف تعوض شفة نظرًا لأن الحافة تتحمل مباشرة على وجه المبيت (غالبًا ما يتم تثبيتها بمسامير تثبيت من خلال فتحات الحافة، في حالة الوحدات السكنية ذات الحواف)، فإنها لا تعتمد فقط على التداخل المناسب للبقاء في مكانه. وهذا يجعل المحامل ذات الحواف مناسبة بشكل خاص العلب البلاستيكية والأقواس المعدنية المختومة ، حيث قد يتم تخفيف محمل الضغط القياسي خلال فترة خدمة قصيرة نسبيًا. المشكلة 3: تبسيط التجميع وتقليل عدد الأجزاء بالإضافة إلى الوظيفة الميكانيكية، فإن تصميم الحافة له تأثير مباشر على كفاءة التصنيع وعمالة التجميع. مكونات أقل للمصدر والمخزون قد تحتاج مجموعة المحامل القياسية التي تتطلب احتجازًا محوريًا إلى حلقة احتجاز، وأخدود مطابق يتم تشكيله في العمود أو التجويف، وربما فاصل - كل منها عبارة عن رقم جزء منفصل للمصدر والفحص والمخزون. يقوم المحمل ذو الحواف بدمج هذا في مكون واحد يقلل من تعقيد فاتورة المواد ويقلل من مخاطر أخطاء التجميع الناتجة عن الأجهزة المفقودة أو غير المتطابقة. إنتاجية أسرع لخط التجميع في التصنيع بكميات كبيرة، تضيف كل خطوة تثبيت إضافية وقت الدورة. يمكن أن يؤدي استبدال تركيب حلقة الاحتفاظ متعددة الخطوات بإدخال واحد (أو إدخال بالإضافة إلى اثنين من البراغي) إلى توفير وقت قابل للقياس في كل دورة تجميع - وهو فرق يتضاعف بشكل كبير عبر الإنتاج يصل إلى عشرات أو مئات الآلاف من الوحدات. المشكلة 4: الحفاظ على المحاذاة في الأنظمة متعددة المحامل تواجه الأنظمة ذات المحامل المتعددة التي تدعم عمودًا واحدًا — الشائعة في أنظمة النقل، وبكرات الطابعة، وتجميعات الحركة الخطية — تحديًا خاصًا للمحاذاة يساعد تصميم الحافة في معالجته. مشكلة المحاذاة في دعم متعدد النقاط عندما يتم دعم العمود عند نقطتين أو أكثر، فحتى الفروق الصغيرة في الوضع المحوري في كل موقع محمل يمكن أن تؤدي إلى اختلال المحاذاة، مما يؤدي إلى توزيع غير متساوي للحمل والتآكل المبكر. تعتمد المحامل القياسية كليًا على دقة تصنيع المبيت للحفاظ على الوضع المحوري الثابت عبر نقاط التثبيت المتعددة. كيف تعمل الشفاه على تحسين التكرار لأن وجه الحافة يوفر سطحًا مرجعيًا ثابتًا ذاتي التحديد ومحامل ذات حواف تحسين التكرار الموضعي عبر نقاط التركيب المتعددة دون الحاجة إلى تصنيع كل تجويف مبيت بنفس التسامح المحكم الذي قد يكون مطلوبًا للتصميم ذو الأكتاف. وهذا هو السبب الرئيسي وراء شيوع الوحدات ذات الحواف في أنظمة النقل المعيارية، حيث يتم تركيب وحدات تحمل متطابقة عبر العديد من المحطات على طول الخط. عندما لا يساعد تصميم الحافة (ويمكن أن يكون عيبًا) المحامل ذات الحواف ليست ترقية عالمية على المحامل القياسية. إن فهم حدودها لا يقل أهمية عن فهم فوائدها. زيادة البصمة الشعاعية تضيف الحافة نفسها مادة تتجاوز قطر الحلقة الخارجية، مما يعني أن المحمل ذو الحواف يشغل مساحة شعاعية أكبر من المحمل القياسي المكافئ. في التطبيقات التي تكون فيها المساحة مقيدة بإحكام - الأجهزة المصغرة، أو مجموعات التروس المدمجة، أو التجميعات المتداخلة - فإن هذه البصمة المضافة يمكن استبعاد التصاميم ذات الحواف بالكامل ، حتى عندما تكون فائدة تحديد المواقع المحورية مفيدة. انخفاض سعة التحميل في واجهة الحافة اعتمادًا على سمك الحافة والمواد، تتمتع الحافة نفسها بتحمل حمل أقل من هيكل المحمل الرئيسي. في التطبيقات ذات الأحمال الدفع العالية، قد يؤدي الاعتماد على الحافة وحدها لامتصاص الأحمال المحورية الثقيلة المتكررة إلى تشوه الحافة أو تشققها بمرور الوقت - مما يعني أن المحامل ذات الحواف هي الأنسب لتحديد المواقع والاحتفاظ بالدفع الخفيف إلى المتوسط، وليس كبديل لمحمل الدفع المخصص في سيناريوهات الأحمال الثقيلة. ارتفاع تكلفة الوحدة عادة ما تكون تكلفة المحامل ذات الحواف 10-25% أكثر من محمل قياسي مكافئ من نفس الحجم والدرجة، وذلك بسبب المواد الإضافية والآلات المستخدمة في تشكيل الحافة. بالنسبة للتطبيقات التي يمكن فيها تحقيق الاحتفاظ المحوري بتكلفة زهيدة من خلال تصميم السكن (مثل العلب المعدنية المصبوبة حيث يسهل دمج الكتف)، قد يكون المحمل القياسي المقترن بميزة الاحتفاظ البسيطة هو الخيار الأكثر اقتصادا. ذات حواف مقابل المحامل القياسية: مقارنة جنبًا إلى جنب يلخص الجدول أدناه المقايضات الأساسية التي تمت مناقشتها أعلاه للمساعدة في توضيح الخيار الذي يناسب بشكل أفضل سيناريو تصميم معين. مقارنة المحامل ذات الحواف والمعيارية عبر عوامل التصميم الرئيسية عامل تحمل ذات حواف تحمل القياسية تحديد المواقع المحورية تحديد الموقع الذاتي عبر وجه شفة يتطلب الكتف، أو حلقة الاحتفاظ، أو فاصل تعقيد تصنيع الإسكان أقل (تجويف مستقيم) أعلى (هناك حاجة في كثير من الأحيان إلى تحمل الكتف) ملاءمة المساكن الرقيقة/الناعمة تناسب قوي أضعف، يعتمد على التداخل المناسب فقط المساحة الشعاعية مطلوبة أكبر (شفة تضيف القطر) أصغر وأكثر إحكاما قدرة تحميل الدفع الثقيل معتدل (شفة لها حدود) يعتمد على تصميم محمل الدفع المقترن تكلفة الوحدة أعلى بنسبة 10-25% خط الأساس أنواع الفلنجات الشائعة وما تم تصميمها لحلها ليست كل المحامل ذات الحواف متماثلة - حيث تعالج تكوينات الحافة المختلفة مشاكل تركيب مختلفة قليلاً. شفة كاملة تمتد الحافة الكاملة بالكامل حول محيط المحمل، مما يوفر أقصى سطح احتجاز محوري. هذا النوع شائع في التطبيقات ذات الاهتزاز المستمر، مثل عجلات لوح التزلج وبكرات النقل الصغيرة، حيث يكون الاتصال المتسق والشامل مع وجه المبيت مفيدًا. شفة مشقوقة (مكسورة). تحتوي الحافة المشقوقة على فجوات أو شقوق صغيرة مقطوعة في حلقة الحافة، غالبًا للسماح بربط مادة لاصقة أو مركب احتجاز إضافي عبر الحافة في الغلاف. يتم استخدام هذا البديل عندما لا يعتبر التركيب الميكانيكي وحده موثوقًا به تمامًا، كما هو الحال في بعض المعدات الصناعية عالية الاهتزاز. الوحدات السكنية ذات الحواف بدلاً من شفة على المحمل نفسه، تستخدم بعض التصميمات كتلة وسادة ذات حواف منفصلة أو وحدة شفة تحتوي على ملحق محمل قياسي. تتضمن هذه عادةً فتحات تثبيت للتثبيت مباشرة على الإطار أو الجدار، مما يؤدي إلى حل مشكلة مختلفة: مما يلغي الحاجة إلى تتحمل تشكيله تماما ، وهو أمر شائع في المعدات الزراعية ومعدات مناولة المواد حيث يكون التثبيت على السطح أكثر عملية من التثبيت على التجويف. إطار القرار: متى يتم اختيار الحواف بدلاً من المعيار من خلال الجمع بين العوامل المذكورة أعلاه، يساعد الإطار التالي في تحديد نوع المحمل الذي يناسب سيناريو تصميم معين بشكل أفضل. اختر محامل ذات حواف عندما : أن يكون الهيكل رقيق الجدران، أو بلاستيكيًا، أو يصعب تشكيله بكتف؛ عندما يلزم أن يكون الوضع المحوري قابلاً للتكرار عبر نقاط تثبيت متعددة؛ أو عندما يكون تقليل عدد الأجزاء ووقت التجميع أولوية اختر المحامل القياسية عندما : المساحة الشعاعية مقيدة بإحكام؛ يمكن تشكيل الهيكل بسهولة ودقة باستخدام الكتف؛ أو يتضمن التطبيق أحمال دفع ثقيلة ومستدامة يتم التعامل معها بشكل أفضل من خلال ترتيب محمل الدفع المخصص النظر في الوحدات السكنية ذات الحواف عندما يكون التثبيت على السطح على إطار أو جدار أكثر عملية من التثبيت داخل التجويف، كما هو الحال في المعدات الزراعية أو معدات النقل الملخص النهائي يحل تصميم الحافة مجموعة محددة ومحددة جيدًا من المشكلات: تحديد الموضع المحوري بدون أجهزة إضافية، والتركيب الموثوق به في مواد الإسكان الرقيقة أو الناعمة، وتقليل عدد الأجزاء وتعقيد التجميع، وتحسين إمكانية تكرار المحاذاة عبر الأنظمة متعددة المحامل. تأتي هذه الفوائد على حساب بصمة شعاعية أكبر، وقدرة دفع ثقيلة محدودة إلى حد ما، وعلاوة سعرية متواضعة. إن الوجبات الجاهزة العملية للمهندسين والمشترين على حد سواء هي ذلك تحمل ذات حوافs are a targeted solution, not a universal upgrade . إنها الاختيار الصحيح عندما تجعل قيود السكن أو كفاءة التجميع من قيمة الاحتفاظ المحوري ذاتي التحديد، والاختيار الخاطئ عندما يكون الحجم الشعاعي المدمج أو سعة تحميل الدفع الثقيلة هو محرك التصميم الأساسي. يظل تقييم بيئة التثبيت المحددة وملف تعريف التحميل - بدلاً من اختيار أي نوع من أنواع التحمل بشكل افتراضي - الطريقة الأكثر موثوقية لإجراء الاختيار الصحيح لتطبيق معين.

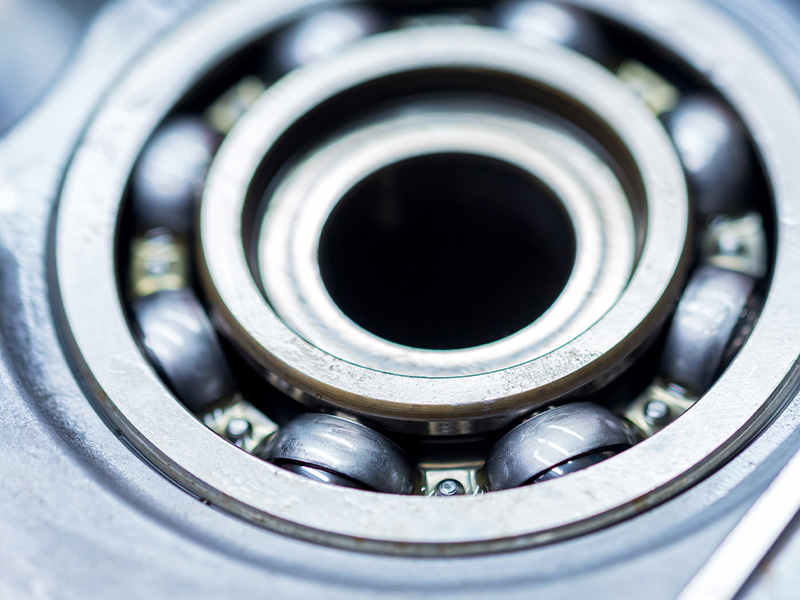

الإجابة المباشرة: مطابقة فئة الدقة لاحتياجات الدقة الدورانية، وليس بأعلى درجة متاحة بالنسبة لمعظم التطبيقات ذات الأغراض العامة — المحركات الصغيرة، والمراوح، والألعاب، والأجهزة الأساسية — اي بي سي 1 / ISO فئة عادية محامل مصغرة كافية وتمثل الخيار الأكثر فعالية من حيث التكلفة. بالنسبة للتطبيقات التي تتطلب دقة دوران أعلى واهتزازًا أقل، مثل الأدوات الدقيقة أو الأجهزة الطبية أو المعدات البصرية، فئة اي بي سي 5 / ISO ص5 هو المعيار الوسطي المشترك. فقط التطبيقات التي تتطلب دقة شديدة - الجيروسكوبات، أو مثقاب الأسنان عالي السرعة، أو المحركات الفضائية، أو معدات القياس الدقيقة - تبرر علاوة التكلفة فئة اي بي سي 7 أو اي بي سي 9 / ISO ص4 أو ص2 المحامل، والتي يمكن أن تكلف ما بين 3 إلى 8 مرات أكثر من نظيراتها من الدرجة القياسية للحصول على تحسين هامشي، وإن كان حاسمًا في بعض الأحيان، في الدقة. الخطأ الأساسي الذي يرتكبه العديد من مهندسي المشتريات هو الإفراط في تحديد فئة الدقة "لتكون آمنة"، مما يؤدي إلى تضخيم تكلفة الشراء دون تحسين أداء المنتج. تشرح الأقسام أدناه بالضبط مقاييس فئة الدقة، وكيفية مقارنة أنظمة التصنيف الرئيسية، وكيفية مطابقة اختيار الفئة مع متطلبات التطبيق الحقيقية باستخدام بيانات التسامح الملموسة. ما هي فئة الدقة التي تقيسها فعليًا فئة الدقة ليست رقمًا واحدًا ولكنها مجموعة من حدود التسامح القياسية التي تغطي العديد من خصائص الأبعاد والدوران المميزة. إن فهم ما يتم قياسه بالفعل هو الخطوة الأولى للقيام باختيار مستنير. التسامح الأبعاد يغطي هذا الانحراف المسموح به في قطر التجويف والقطر الخارجي والعرض عن المواصفات الاسمية. بالنسبة للمحمل المصغر بتجويف 3 مم، قد يسمح التسامح القياسي بانحراف بضعة ميكرونات، في حين تعمل فئة الدقة الأعلى على تشديد هذا النطاق إلى حد كبير، وهو ما يهم بشكل مباشر من أجل اتساق التجميع المناسب للضغط. دقة التشغيل يتضمن ذلك الجريان الشعاعي (مدى تذبذب العمود خارج المركز أثناء الدوران) والجريان المحوري (مدى تحول المحمل على طول محور الدوران). عادة ما تكون دقة التشغيل هي العامل الأكثر أهمية للتطبيقات الحساسة للاهتزاز أو الدقة الموضعية، مثل معدات المسح الضوئي أو المغازل الدقيقة. أخدود القناة وتوحيد الكرة تتطلب الفئات ذات الدقة العالية أيضًا تحكمًا أكثر صرامة في اختلاف قطر الكرة واتساق أخدود المجاري، مما يؤثر بشكل مباشر على مستوى الضوضاء وسلاسة الدوران. في المحامل المصغرة، حيث قد تكون الكرات صغيرة بقطر يتراوح من 0.5 مم إلى 3 مم، حتى الاختلاف البسيط يكون له تأثير أكبر نسبيًا على الأداء مقارنةً بالمحامل ذات الحجم القياسي. مقارنة أنظمة التصنيف الرئيسية كثيرًا ما يواجه مهندسو المشتريات نظامين تصنيفيين متوازيين، ويعد الخلط بينهما أحد أكثر أخطاء تحديد المصادر شيوعًا. تعد معرفة كيفية ربطها ببعضها البعض أمرًا ضروريًا عند مقارنة عروض الأسعار من الشركات المصنعة أو المناطق المختلفة. ABEC مقابل تصنيف ISO نظام ABEC (لجنة هندسة المحامل الحلقية)، المستخدم بشكل أساسي في أمريكا الشمالية، ونظام ISO، المستخدم دوليًا، كلاهما يصنفان المحامل حسب الدقة ولكن يستخدمان اتفاقيات ترقيم مختلفة. يتوافق ABEC 1 تقريبًا مع فئة ISO العادية ، في حين أن الدرجات الأعلى تعمل بالتوازي ولكن ليس دائمًا بتوافق رقمي دقيق، وهذا هو السبب في أن الاعتماد على الاسم القياسي وحده - دون التحقق من جدول التسامح الفعلي - يمكن أن يؤدي إلى توقعات غير متطابقة بين المشتري والمورد. المراسلات التقريبية بين فئات الدقة ABEC وISO فئة ABEC يعادل ايزو مستوى الدقة النسبية مضاعف السعر النموذجي ABEC 1 عادي (P0) قياسي 1x (خط الأساس) اي بي سي 3 ص6 تحسين 1.3-1.8x ABEC 5 P5 عالية 2-3x ABEC 7 P4 عالية جدًا 4-6x ABEC 9 P2 فائق الارتفاع 6-8x لماذا لا تحكي أرقام ABEC وحدها القصة الكاملة؟ تحدد تصنيفات ABEC في المقام الأول تفاوتات الأبعاد والتشغيل ولكنها لا تحدد بشكل مباشر عوامل مثل الخلوص الداخلي أو جودة التشحيم أو مادة القفص - وكلها تؤثر أيضًا على الأداء في العالم الحقيقي. يمكن لمحامل ABEC 5 من شركات مصنعة مختلفة أن تعمل بشكل مختلف بشكل ملحوظ إذا استخدم المرء مادة تشحيم منخفضة الجودة أو تصميم قفص أقل اتساقًا، ولهذا السبب يجب التعامل مع فئة الدقة كعامل واحد من بين عدة عوامل، وليس المواصفات الوحيدة التي يجب التحقق منها. مطابقة فئة الدقة لمتطلبات التطبيق يأتي قرار تحديد المصادر الأكثر كفاءة من العمل بشكل عكسي: تحديد ما يحتاجه تطبيقك فعليًا، بدلاً من البدء من افتراض حول الفئة "التي تبدو صحيحة". الخطوة 1: تحديد متطلبات سرعة الدوران تستفيد سرعات الدوران الأعلى عمومًا من فئات الدقة الأكثر صرامة، نظرًا لأن عدم تناسق الأبعاد يصبح أكثر وضوحًا - وأكثر ضررًا - عند عدد الدورات في الدقيقة الأعلى. نادرًا ما يحتاج المحمل المصغر الذي يعمل أقل من 10000 دورة في الدقيقة في بيئة منخفضة الاهتزازات إلى أكثر من ABEC 1 أو ABEC 3، في حين أن التطبيقات التي تتجاوز 30000-50000 دورة في الدقيقة، مثل قبضات الأسنان أو المغازل الدقيقة الصغيرة، تتطلب عادةً ABEC 5 أو أعلى للحفاظ على الاستقرار وتقليل توليد الحرارة من الاهتزاز. الخطوة 2: تحديد التسامح مع الدقة الموضعية إذا كان التطبيق النهائي يتضمن تحديد موضع دقيق - مثل مشغل العدسة البصرية، أو مرآة المسح الضوئي، أو أداة القياس - يصبح الجريان الشعاعي والمحوري أمرًا بالغ الأهمية. في هذه الحالات، حتى بضعة ميكرونات من النفاد يمكن أن تترجم إلى خطأ قابل للقياس في مرحلة الإخراج ، مما يجعل فئة ABEC 5 أو P5 نقطة بداية معقولة كحد أدنى بدلاً من الترقية الاختيارية. الخطوة 3: تقييم حساسية الضوضاء والاهتزاز غالبًا ما يكون للإلكترونيات الاستهلاكية والأجهزة الطبية متطلبات صوتية أو اهتزازية صارمة. نظرًا لأن الفئات ذات الدقة الأعلى ترتبط بشكل عام بتوحيد الكرة الأكثر إحكامًا والتشطيبات الأكثر سلاسة لمجاري السباق، فإن الانتقال إلى مستوى فئة واحد يمكن أن يقلل بشكل كبير من ضوضاء التشغيل - وهو اعتبار مهم لتطبيقات مثل محركات أدوات السمع أو المضخات الطبية المحمولة، حتى عندما لا تكون دقة الدوران الخام هي الاهتمام الرئيسي. الخطوة 4: وزن التكلفة مقابل هامش الأداء وبما أن الفئات ذات الدقة الأعلى تحمل علاوة تكلفة كبيرة، فمن المفيد حساب ما إذا كان مكاسب الأداء تترجم إلى قيمة منتج قابلة للقياس. بالنسبة للمكون الذي يتم إنتاجه بكميات كبيرة، فإن القفز من ABEC 1 إلى ABEC 5 دون داع يمكن أن يضيف مبلغًا كبيرًا إلى تكلفة كل وحدة دون أي فائدة وظيفية للمستخدم النهائي - وهو عدم كفاءة شراء شائعة ويمكن تجنبها. فئة الدقة حسب فئة التطبيق الشائعة يعكس التفصيل التالي ممارسات الصناعة التي يتم ملاحظتها بشكل شائع عبر حالات استخدام المحامل المصغرة النموذجية، ويمكن أن يكون بمثابة مرجع بداية عملي أثناء مراجعة المواصفات. الألعاب والمراوح منخفضة التكلفة والأجهزة الاستهلاكية العامة : ABEC 1 (ISO عادي) يكون كافيًا عادةً محركات التيار المستمر الصغيرة ومكونات الأجهزة المنزلية : ABEC 1–3 يغطي معظم المتطلبات الأجهزة الطبية، الأدوات الدقيقة، آليات عدسة الكاميرا : ABEC 5 (ISO P5) هو المعيار المشترك قبضات طب الأسنان والجراحة، مغازل عالية السرعة : ABEC 7 (ISO P4) مطلوب بشكل متكرر الجيروسكوبات، والمحركات الفضائية، وأدوات قياس فائقة الدقة : ABEC 9 (ISO P2) مخصص لحالات الدقة القصوى هذه الأخطاء الشائعة التي يجب على مهندسي المشتريات تجنبها حتى فرق المشتريات ذات الخبرة تقع أحيانًا في أخطاء يمكن تجنبها عند تحديد فئة الدقة. إن إدراك هذه الأنماط يساعد على منع الإفراط في الإنفاق وضعف الأداء. الإفراط في تحديد "فقط لتكون آمنًا" كما ذكرنا سابقًا، يعد التخلف عن فئة دقة أعلى دون مبرر محدد للأداء أحد الأخطاء الأكثر شيوعًا والمكلفة في تحمل المشتريات، لا سيما على نطاق واسع حيث يتضاعف فرق السعر عبر أحجام الطلبات الكبيرة. تجاهل فئة التخليص الداخلي تعتبر فئة الدقة وفئة التخليص الداخلي (C2، CN، C3، وما إلى ذلك) مواصفات منفصلة يتم دمجها في بعض الأحيان. يمكن أن تؤدي فئة الدقة العالية المقترنة بفئة التخليص الخاطئة لظروف التطبيق الحرارية والملاءمة إلى ضعف الأداء، لذلك يجب تحديد كلاهما معًا بدلاً من افتراض أن أحدهما يحدد الآخر. عدم التحقق من بيانات اختبار المورد كما ذكرنا سابقًا، يمكن أن تختلف تصنيفات فئات الدقة من حيث الاتساق في العالم الحقيقي بين الشركات المصنعة. طلب تقارير الفحص الفعلي وبيانات اختبار التشغيل ، بدلاً من الاعتماد فقط على فئة ABEC أو ISO المذكورة، فهي طريقة موثوقة للتأكد من أن منتج المورد يلبي حقًا التسامح المطالب به قبل الالتزام بطلب بالجملة. تطل على التكلفة الإجمالية للملكية إن محمل فئة الدقة الأقل الذي يفشل قبل الأوان بسبب التآكل المرتبط بالاهتزاز يمكن أن يؤدي في النهاية إلى زيادة تكلفة مطالبات الضمان والاستبدالات الميدانية أكثر من المدخرات الأولية المبررة. يجب أن تأخذ القرارات الدقيقة في الاعتبار العمر المتوقع للمنتج وتكلفة الفشل، وليس فقط سعر الوحدة. قائمة مرجعية عملية لوثائق المواصفات عند إعداد مواصفات الشراء أو طلب عروض الأسعار من الموردين، تساعد قائمة المراجعة التالية على ضمان توثيق فئة الدقة بشكل واضح لا لبس فيه. اذكر كلاً من الفئة المكافئة ABEC وISO بوضوح لتجنب الخلط بين العلامات الإقليمية حدد فئة التخليص الداخلي بشكل منفصل عن فئة الدقة اطلب قيم الجريان الشعاعي والمحوري بالميكرون، وليس فقط اسم الفئة تأكد من مادة القفص ونوع التشحيم جنبًا إلى جنب مع فئة الدقة اطلب نموذجًا لتقرير فحص الدفعة قبل الالتزام بحجم الإنتاج الكامل التوصيات النهائية إن اختيار فئة الدقة المناسبة للمحامل المصغرة يعود في نهاية المطاف إلى مطابقة متطلبات التسامح الخاصة بالتطبيق مع المعيار المناسب، بدلاً من الالتزام بأعلى درجة متاحة. لتلخيص نقاط القرار الرئيسية: استخدم ABEC 1 / ISO Normal للتطبيقات العامة ذات السرعة المنخفضة حيث تكون كفاءة التكلفة هي الأولوية احتفظ بـ ABEC 5 / ISO P5 للتطبيقات ذات الدقة الموضعية ذات المغزى أو متطلبات حساسية الضوضاء قصر ABEC 7 وABEC 9 على حالات الاستخدام عالية السرعة أو فائقة الدقة حيث يمكن قياس مكاسب الأداء حدد دائمًا فئة الخلوص ومواد القفص والتشحيم جنبًا إلى جنب مع فئة الدقة تحقق من مطالبات تسامح المورد باستخدام بيانات الاختبار الفعلية بدلاً من الاعتماد على الملصقات وحدها من خلال تطبيق هذا النهج المنظم المبني على المتطلبات، يمكن لمهندسي المشتريات تجنب كل من مخاطر الأداء المتمثلة في التحديد الناقص والتكلفة غير الضرورية للإفراط في التحديد - مما يؤدي إلى اختيار محامل سليمة من الناحية الفنية وفعالة تجاريًا.

الإجابة المباشرة: محمل كروي ذو أخدود عميق يدعم كلاً من الأحمال الشعاعية والمحورية باستخدام تصميم بسيط وفعال للكرة ومجرى السباق A محمل كروي أخدود عميق هو نوع من محامل العناصر المتدحرجة المبنية حول هيكل بسيط: حلقة داخلية، وحلقة خارجية، ومجموعة من الكرات الفولاذية، وقفص يبقي الكرات متباعدة بشكل متساوٍ. السمة المميزة هي الأخدود العميق غير المنقطع الذي تم تشكيله في كل من المجاري المائية الداخلية والخارجية ، والذي يسمح للمحمل بحمل الأحمال الشعاعية (القوى المتعامدة مع العمود) بالإضافة إلى الأحمال المحورية المعتدلة (القوى على طول العمود) في كلا الاتجاهين - وهو أمر لا تستطيع العديد من أنواع المحامل الأخرى فعله بدون مكونات إضافية. هذا المزيج من تعدد استخدامات الأحمال، والاحتكاك المنخفض، والبساطة الميكانيكية هو بالضبط السبب وراء حساب محامل الكرات ذات الأخدود العميق أكثر من 80% من جميع المحامل المتداولة تستخدم على مستوى العالم عبر المحركات الكهربائية والأجهزة المنزلية ومكونات السيارات والآلات الصناعية العامة. يقسم باقي هذا الدليل البنية الداخلية قطعة قطعة، ويشرح كيفية ترجمة مبدأ العمل إلى أداء حقيقي، ويغطي العوامل العملية التي تحدد البديل المناسب لتطبيق معين. المكونات الأساسية لمحمل كروي ذو أخدود عميق يبدأ فهم الهيكل بتقسيم المحمل إلى مكوناته الأساسية الأربعة، حيث يلعب كل منها دورًا ميكانيكيًا متميزًا. الحلقة الداخلية والحلقة الخارجية يتم تركيب الحلقة الداخلية على العمود الدوار، بينما يتم تركيب الحلقة الخارجية في الهيكل الثابت. يتم تشكيل كلتا الحلقتين باستخدام أخدود منحني (مجرى السباق) يتطابق بشكل وثيق مع انحناء الكرات - عادةً ما يكون نصف قطر الأخدود أكبر قليلاً من نصف قطر الكرة، عادةً بعامل يعرف باسم نسبة التبويض، عادة حوالي 51-54% من قطر الكرة. هذا التوافق الوثيق هو ما يسمح للمحمل بتوزيع الحمل بالتساوي عبر منطقة اتصال أوسع بدلاً من تركيز الضغط في نقطة واحدة. كرات الكرات هي العناصر المتدحرجة الموجودة بين المجاري المائية الداخلية والخارجية. يتم تصنيعها عادةً من فولاذ الكروم عالي الكربون (مثل AISI 52100) ويتم طحنها بتفاوتات شديدة للغاية - غالبًا في حدود بضعة أعشار الميكرون للمحامل الدقيقة. نظرًا لأن الكرات تتصل بنقطة (بدلاً من الاتصال الخطي، كما هو الحال في المحامل الأسطوانية) مع المجاري المائية، يتم تقليل الاحتكاك، وهو السبب الرئيسي وراء تفضيل محامل الكرات ذات الأخدود العميق في التطبيقات عالية السرعة. قفص (التوكيل) يحافظ القفص على الكرات متباعدة بشكل متساوٍ حول مجرى السباق، مما يمنعها من التجمع معًا أو الاصطدام ببعضها البعض أثناء الدوران. تُصنع الأقفاص عادةً من الفولاذ المختوم، أو النحاس المُشكل، أو البوليمر المصبوب (مثل النايلون 66)، مع اختيار المواد اعتمادًا على متطلبات السرعة ودرجة حرارة التشغيل - أقفاص البوليمر، على سبيل المثال، شائعة في التطبيقات عالية السرعة بسبب وزنها الخفيف وانخفاض القصور الذاتي. الأختام والدروع (اختياري) تشتمل العديد من محامل الكرات ذات الأخدود العميق على أختام أو دروع على أحد الجانبين أو كليهما للحفاظ على مواد التشحيم والملوثات بالخارج. يتم الإشارة إليها بواسطة لاحقات في رقم جزء المحمل، مثل -2RS (أختام مطاطية على كلا الجانبين) أو -2Z (دروع معدنية على كلا الجانبين) ويؤثر الاختيار بينهما على أداء الختم وسرعة التشغيل القصوى. كيف يترجم مبدأ العمل إلى سعة التحميل يعود السلوك الميكانيكي لمحمل كروي ذو أخدود عميق إلى كيفية تفاعل الكرات مع المجاري المائية المنحنية تحت الحمل. التعامل مع الأحمال الشعاعية عندما يتم تطبيق قوة شعاعية على العمود، فإنها تنتقل من خلال الحلقة الداخلية إلى الكرات، ومن خلال الحلقة الخارجية إلى المبيت. نظرًا لأن أخدود مجرى السباق عميق ومستمر، تظل منطقة الاتصال بين الكرة ومجرى السباق مستقرة حتى عندما تدور الكرات عبر منطقة التحميل، مما يسمح للمحمل بحمل أحمال شعاعية كبيرة نسبة إلى حجمه. التعامل مع الحمل المحوري (الدفع). كما يسمح تصميم الأخدود العميق للمحمل بمقاومة الأحمال المحورية في كلا الاتجاهين، على عكس محامل التلامس الزاوي التي تتعامل عادةً مع الدفع في اتجاه واحد فقط لكل محمل. لكن هذه القدرة محدودة - محمل كروي أخدود عميقs are generally rated to handle axial loads up to roughly 50–70% of their radial load rating ، اعتمادًا على الهندسة الداخلية وفئة الخلوص، وهذا هو السبب في أن التطبيقات ذات أحمال الدفع الثقيلة والمستدامة غالبًا ما تقرنها بمحامل دفع مخصصة. المقاصة الداخلية وأثرها على الأداء يؤثر الخلوص الداخلي — المقدار الصغير من اللعب بين الكرات والمجاري المائية قبل تطبيق الحمل — بشكل مباشر على الضوضاء والاهتزاز وتوزيع الحمل. يتم تحديد فئات الخلوص القياسية (C2، CN، C3، C4، C5، من الأكثر إحكامًا إلى الأكثر مرونة) بناءً على عوامل مثل درجة حرارة التشغيل المتوقعة وتفاوتات الملاءمة؛ على سبيل المثال، غالبًا ما يستدعي التثبيت الأكثر إحكامًا على العمود فئة خلوص داخلية أكثر مرونة قليلاً للتعويض عن الانخفاض الناتج في الخلوص أثناء التثبيت. لماذا يتيح التصميم سرعات دوران عالية؟ واحدة من أهم الخصائص العملية لمحامل الكرات ذات الأخدود العميق هي قدرتها على العمل بسرعات دوران عالية، والتي تعود إلى عاملين هيكليين. نقطة الاتصال تقلل الاحتكاك نظرًا لأن الكرات تتلامس مع مجرى السباق عند نقطة واحدة وليس على طول الخط، فإن الاحتكاك المتداول أقل بكثير مقارنة بالمحامل من النوع الأسطواني. يُترجم هذا الاحتكاك المنخفض مباشرةً إلى توليد حرارة أقل عند السرعات العالية، وهذا هو السبب في أن محامل الكرات ذات الأخدود العميق هي الاختيار القياسي في تطبيقات مثل أعمدة المحرك الكهربائي، وتجميعات المغزل، والمراوح عالية السرعة. تقييمات السرعة في الممارسة العملية عادةً ما ينشر المصنعون قيمة سرعة محددة لكل حجم محمل، غالبًا ما يتم التعبير عنها بـ "قيمة dN" (قطر التجويف بالملليمتر مضروبًا في سرعة الدوران في دورة في الدقيقة). عادةً ما تحقق محامل كريات الأخدود العميق القياسية قيم dN في نطاق 300,000-500,000 ، في حين أن المتغيرات المتخصصة عالية السرعة مع الكرات الخزفية أو تصميمات الأقفاص المحسنة يمكن أن تتجاوز هذا إلى حد كبير. تعتمد السرعة المحددة الفعلية لتطبيق معين أيضًا بشكل كبير على نوع التشحيم والتبريد وظروف التحميل. المتغيرات المشتركة وكيف تختلف من الناحية الهيكلية في حين أن المبدأ الأساسي يظل ثابتًا، توجد العديد من الاختلافات الهيكلية لتلبية احتياجات التطبيقات المختلفة. المتغيرات الشائعة لمحامل كروية الأخدود العميق واختلافاتها الهيكلية البديل الميزة الهيكلية حالة الاستخدام النموذجية فتح النوع لا الأختام أو الدروع التطبيقات مع أنظمة التشحيم الخارجية محمية (Z / 2Z) درع معدني، عدم الاتصال تلوث معتدل، وتحمل سرعة أعلى مختومة (RS / 2RS) ختم مطاطي، اتصال خفيف البيئات المتربة أو الرطبة التي تتطلب الاحتفاظ بالشحوم ملء نوع الفتحة قطع الشق في أكتاف القناة عدد كرات أعلى لزيادة سعة التحميل الشعاعي نوع ذات حواف شفة الحلقة الخارجية المتكاملة تبسيط تحديد المواقع المحورية في تجاويف السكن التشحيم: متطلب هيكلي، وليس فكرة لاحقة يعد التشحيم جزءًا لا يتجزأ من كيفية عمل مبدأ عمل المحمل عمليًا، وليس مجرد صيانة إضافية. دور فيلم التشحيم تحت الحمل، تفصل طبقة رقيقة من مادة التشحيم سطح الكرة عن سطح مجرى السباق، وهي ظاهرة تعرف باسم التشحيم المرن الهيدروديناميكي (EHL). غالبًا ما يكون سمك هذا الفيلم جزءًا من الميكرون فقط ، يمنع الاتصال المباشر من المعدن إلى المعدن، وهو ما يسمح للمحمل بتحقيق عمر التعب المقدر بدلاً من التآكل قبل الأوان من خلال تلف السطح. الشحوم مقابل زيت التشحيم تأتي معظم المحامل الكروية ذات الأخدود العميق محكمة الغلق معبأة مسبقًا بالشحوم الكافية للعمر التشغيلي للمحمل في الظروف العادية. على النقيض من ذلك، عادةً ما يتم حجز زيت التشحيم للتطبيقات ذات السرعة العالية أو درجات الحرارة المرتفعة حيث يلزم الدوران والتبريد المستمر، كما هو الحال في مغازل الأدوات الآلية أو الأنظمة المساعدة للتوربينات. تطبيقات نموذجية تعتمد على المزايا الهيكلية الخصائص الهيكلية الموصوفة أعلاه تشرح بشكل مباشر سبب ظهور محامل الكرات ذات الأخدود العميق عبر مجموعة واسعة من الصناعات. المحركات الكهربائية : احتكاك منخفض وسعة تحميل محورية معتدلة تتناسب مع الدوران المستمر بسرعة متوسطة إلى عالية الأجهزة المنزلية : حجم صغير وتشغيل منخفض الضوضاء يناسب الغسالات والمراوح والخلاطات مكونات السيارات : الإصدارات المختومة تقاوم التلوث في محاور العجلات والمولدات ومحركات الأقراص الملحقة علب التروس الصناعية والمضخات : التعامل مع الأحمال الشعاعية والمحورية مجتمعة يقلل من الحاجة إلى أنواع محامل متعددة أنظمة الناقل : خيارات إغلاق قوية تحمي من الغبار والحطام أثناء التشغيل المستمر عوامل الاختيار الرئيسية متجذرة في الهيكل إن فهم البنية الداخلية يوضح بشكل مباشر تفاصيل المواصفات الأكثر أهمية عند اختيار المحمل لتطبيق معين. حجم التجويف وتقييم الحمولة يجب أن يتطابق حجم تجويف المحمل مع قطر العمود، بينما تحدد تقييمات الحمل الديناميكية والثابتة (المدرجة في كتالوجات الشركة المصنعة) ما إذا كان المحمل يمكنه التعامل مع قوى التشغيل المتوقعة بهامش عمر خدمة مناسب، يتم حسابه عادةً باستخدام معادلة عمر الكلال L10. فئة الدقة تحدد فئات الدقة (أنظمة ABEC أو ISO P0–P6) دقة الأبعاد والدوران. تعتبر المحامل القياسية (ABEC 1 / ISO P0) كافية لمعظم الاستخدامات الصناعية العامة ، في حين يتم حجز درجات الدقة الأعلى لتطبيقات مثل الأدوات الآلية الدقيقة حيث تؤثر دقة الدوران بشكل مباشر على جودة المنتج. متطلبات الختم يجب أن توجه بيئة التشغيل الاختيار بين الأنواع المفتوحة والمحمية والمختومة - فاستخدام محمل محكم الغلق في بيئة نظيفة جيدة التشحيم يضيف احتكاكًا غير ضروري، بينما يؤدي استخدام محمل مفتوح في بيئة متربة إلى تقصير عمر الخدمة إلى حد كبير. الملخص النهائي تحقق محامل الكرات ذات الأخدود العميق استخدامها على نطاق واسع من خلال تصميم بسيط من الناحية الهيكلية ولكنه فعال ميكانيكيًا: أخدود مجرى مائي عميق ومستمر يسمح للكرات ذات التلامس النقطي بحمل كل من الأحمال الشعاعية والمحورية المعتدلة مع احتكاك منخفض. إن فهم هذا الهيكل يوضح العديد من النقاط العملية: إن أخدود مجرى القناة العميق هو ما يتيح دعم الحمل المحوري ثنائي الاتجاه، مما يميز هذا النوع من المحامل عن محامل الدفع أحادية الاتجاه نقطة الاتصال بين الكرات والمجاري المائية تقلل من الاحتكاك، وتدعم سرعات الدوران العالية التشحيم ليس اختياريًا - يعتبر الفيلم المرن الهيدروديناميكي أمرًا أساسيًا لتحقيق عمر التعب المقدر يجب أن يتوافق كل من نوع الختم وفئة الدقة والتخليص الداخلي مع بيئة التشغيل المحددة مع هذا الفهم الأساسي للهيكل ومبدأ العمل، يصبح اختيار محمل كروي الأخدود العميق المناسب لآلة أو نظام معين مسألة مطابقة هذه الخصائص الهيكلية مع الحمل الفعلي والسرعة والظروف البيئية التي سيواجهها المحمل أثناء التشغيل.

الإجابة المباشرة: مقارنة سعة التحميل من حيث سعة الحمولة الخام، أ يتفوق المحمل الأسطواني بشكل عام على أ محمل كروي ذو أخدود عميق وخاصة تحت الأحمال الشعاعية. وذلك لأن المحامل الأسطوانية تستخدم اتصال خطي بين العناصر المتداول ومجرى السباق، لتوزيع الحمل عبر مساحة سطح أكبر، بينما يعتمد محمل كروي الأخدود العميق على نقطة الاتصال، مما يركز الضغط في منطقة أصغر. ونتيجة لذلك، بالنسبة لنفس حجم التجويف، يمكن للمحمل الأسطواني التعامل مع الأحمال الشعاعية التي تكون أعلى بنسبة 30% إلى 50% مقارنة بمحمل كروي ذو أخدود عميق. ومع ذلك، يتمتع محمل الكرات ذو الأخدود العميق بميزة واضحة في التعامل مع الأحمال الشعاعية والمحورية المجمعة، وكذلك في التطبيقات التي تتطلب سرعات دوران أعلى واحتكاكًا أقل. ويعتمد الاختيار بين الاثنين في النهاية على اتجاه وحجم الحمل، والسرعة المطلوبة، ومساحة التثبيت المتاحة. أدناه، نقوم بتفصيل الأسباب الفنية وراء هذه الاختلافات ونقدم إرشادات عملية لاختيار نوع المحمل المناسب. لماذا تحدد هندسة الاتصال سعة التحميل؟ يكمن الاختلاف الأساسي بين هذين النوعين من المحامل في كيفية تفاعل العناصر المتدحرجة مع المجاري المائية الداخلية والخارجية. يستخدم محمل الكرات ذو الأخدود العميق كرات كروية تلامس مجرى السباق عند نقطة واحدة. أ صف واحد محمل كروي أخدود عميق هو التكوين الأكثر شيوعًا، حيث يقدم مزيجًا متوازنًا من دعم الحمل الشعاعي والمحوري المحدود، ولكن نقطة الاتصال تحد بطبيعتها من مقدار الحمل الذي يمكن نقله قبل أن يتسبب تركيز الإجهاد في التآكل أو التشوه المبكر. على النقيض من ذلك، يستخدم المحمل الأسطواني بكرات أسطوانية تجعل الاتصال الخطي مع مجرى السباق. يقوم خط الاتصال هذا بتوزيع الحمل المطبق على سطح أكبر بكثير، مما يقلل بشكل كبير من ضغط الاتصال لكل وحدة مساحة. هذا هو السبب في أن المحامل الأسطوانية هي الخيار المفضل في الآلات الصناعية الثقيلة مثل علب التروس ومصانع الدرفلة والمحركات الكهربائية الكبيرة، حيث تكون الأحمال الشعاعية كبيرة والأحمال المحورية ضئيلة أو غير موجودة. اتصل بالتوتر والتعب في الحياة يُترجم ضغط التلامس المنخفض في المحمل الأسطواني مباشرة إلى عمر تعب أطول تحت الأحمال الشعاعية الثقيلة. وفقًا لحسابات عمر المحمل القياسية (استنادًا إلى نموذج عمر الكلال L10)، يمكن للمحمل الأسطواني تحقيق قدرة التحميل الديناميكي المقدرة أعلى بنسبة 40% تقريبًا من محمل كروي ذو أخدود عميق بنفس الحجم، بافتراض سرعة تشغيل وظروف تشحيم متطابقة. مقارنة بيانات سعة التحميل يوضح الجدول أدناه الاختلافات النموذجية في تصنيف الحمل الديناميكي للمحامل ذات حجم التجويف المماثل، استنادًا إلى القيم المرجعية الشائعة في الصناعة. حجم التجويف (مم) محمل كروي ذو أخدود عميق (kN) وإذ تضع أسطواني (كيلو نيوتن) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 تقييمات الحمل الديناميكي التقريبية لأحجام التجويف المماثلة، توضح ميزة السعة العامة للمحامل الأسطوانية تحت التحميل الشعاعي. هذه الأرقام تمثيلية وليست مطلقة، نظرًا لأن تقييمات الحمل الفعلية تختلف حسب السلسلة وتصميم القفص ودرجة المادة. ومع ذلك، فإن النمط ثابت: مع زيادة حجم التجويف، تميل الفجوة في سعة التحميل الشعاعي بين نوعي المحامل إلى الاتساع أكثر. التعامل مع الحمل المحوري: حيث يتفوق محمل كروي الأخدود العميق في حين أن المحامل الأسطوانية تهيمن على سيناريوهات الحمل الشعاعي النقي، إلا أنها غير قادرة إلى حد كبير على دعم الأحمال المحورية (الدفعية) ما لم يتم تصميمها خصيصًا بفلنجات أو دمجها مع محمل دفع منفصل. أ على النقيض من ذلك، يمكن لمحمل الكرات ذو الأخدود العميق أن يدعم الأحمال المحورية في كلا الاتجاهين في وقت واحد مع الأحمال الشعاعية، مما يجعلها أكثر تنوعًا بكثير للتطبيقات التي لا يكون فيها تحميل العمود شعاعيًا بحتًا. هذا مهم بشكل خاص في المحركات الكهربائية والمراوح والمضخات والأجهزة المنزلية، حيث غالبًا ما يتم اختيار محمل كروي ذو أخدود عميق أحادي الصف على وجه التحديد لأنه يلغي الحاجة إلى محمل دفع ثانوي، مما يبسط التصميم ويقلل التكلفة الإجمالية للنظام. نسبة الحمل المحوري إلى الشعاعي النموذجية محمل كروي ذو أخدود عميق: يمكنه عادةً التعامل مع الأحمال المحورية التي تصل إلى 50% إلى 70% من سعة الحمولة الشعاعية، اعتمادًا على الخلوص الداخلي وزاوية الاتصال. محمل أسطواني: سعة الحمولة المحورية تكون ضئيلة أو معدومة في التكوينات القياسية، وتتطلب تصميمات ذات حواف أو متخصصة لأي دعم دفع. القدرة على السرعة وعلاقتها بالحمل سعة التحميل غير موجودة بمعزل عن السرعة. يولد محمل الكرات ذو الأخدود العميق احتكاكًا أقل بسبب نقطة الاتصال، مما يسمح له بالعمل سرعات دوران أعلى تحت أحمال أخف. يميل المحمل الأسطواني، على الرغم من قدرته على حمل أحمال أثقل، إلى توليد المزيد من الحرارة بسرعات عالية بسبب مساحة التلامس الأكبر، مما قد يقلل من معدل السرعة الفعال ما لم يتم تطبيق تشحيم أو تبريد معزز. وهذا يخلق مقايضة عملية: التطبيقات التي تتطلب سرعة عالية مع أحمال معتدلة، مثل المغازل أو المحركات الصغيرة، غالبًا ما تفضل المحمل الكروي ذو الأخدود العميق ذو الصف الواحد، في حين أن التطبيقات التي تتطلب أحمال شعاعية ثقيلة بسرعات معتدلة، مثل علب التروس الصناعية، تفضل المحمل الأسطواني. إرشادات الاختيار العملية يجب أن يعتمد الاختيار بين هذين النوعين من المحامل على فهم واضح لملف تعريف تحميل التطبيق. الاعتبارات التالية يمكن أن تساعد في توجيه القرار. تحديد ما إذا كان الحمل شعاعيًا بحتًا، أو محوريًا بحتًا، أو مدمجًا. تفضل الأحمال المجمعة عمومًا محمل كروي ذو أخدود عميق. تقييم حجم الحمل الشعاعي. الأحمال الشعاعية الثقيلة مع الحد الأدنى من المكونات المحورية تفضل المحمل الأسطواني. قم بتقييم سرعة الدوران المطلوبة، نظرًا لأن السرعات الأعلى عادةً ما تفضل محمل كروي ذو أخدود عميق بصف واحد بسبب انخفاض الاحتكاك. ضع في اعتبارك قيود المساحة، حيث أن المحامل الأسطوانية غالبًا ما تتطلب مساحة شعاعية أكبر قليلاً لسعة التحميل المكافئة. عامل في الصيانة والوصول إلى التشحيم، نظرًا لأن المحامل ذات الأخدود العميق تكون عمومًا أكثر تحملاً لاختلال المحاذاة الطفيفة ودورات التشحيم الأقل تكرارًا. ملخص الاختلافات الرئيسية مميزة محمل كروي ذو أخدود عميق أسطواني أسطواني سعة التحميل الشعاعي معتدل عالية سعة الحمولة المحورية معتدل (Bidirectional) الحد الأدنى أو لا شيء القدرة على السرعة عالية معتدل التسامح اختلال أفضل محدودة مقارنة أداء عامة تلخص المفاضلات بين محامل الكرات ذات الأخدود العميق والمحامل الأسطوانية. في الختام، لا يوجد أي نوع من المحامل متفوق عالميًا. ال المحمل الأسطواني يفوز بقدرة تحميل شعاعية نقية ، بينما يوفر محمل الكرة ذو الأخدود العميق تنوعًا أكبر عبر ظروف التحميل المجمعة، والسرعات الأعلى، والتركيب الأسهل. يظل محمل الكرات ذو الأخدود العميق ذو الصف الواحد واحدًا من أكثر أنواع المحامل استخدامًا على نطاق واسع على وجه التحديد لأنه يوازن هذه العوامل بشكل فعال عبر نطاق واسع من التطبيقات الصناعية والتجارية ذات الأغراض العامة. المراجع / المصادر ايمز الصناعية. دليل محمل كروي الأخدود العميق: 6200/6300، الأختام والعلامات التجارية. aimindustrial.com.au(2025). Ningbo Sanya Bearing Co., Ltd. محامل الكرات ذات الأخدود العميق مقابل المحامل ذات الأخدود العميق: الاختلافات والتطبيقات الرئيسية. sanyabearing.com تحمل زنبق. المحامل الكروية مقابل المحامل الأسطوانية: دليل المهندس. blog.lily-bearing.com BearingBrain. محمل كروي مقابل محمل أسطواني: متى يتم استخدامه. Bearingbrain.com

ماذا تفعل المحامل ذات الحواف A تحمل ذات حواف يدعم عمودًا دوارًا ويثبته في وضع محوري ثابت ، باستخدام شفة أو طوق مدمج (الحافة) على الحلقة الخارجية يتم تثبيته مباشرة على الإطار أو الجدار أو المبيت. بدلاً من الحاجة إلى محمل منفصل بالإضافة إلى دعامة تثبيت، تصبح الحافة نفسها هي واجهة التثبيت، مما يبسط عملية التجميع ويمنع المحمل من الانزلاق جانبيًا تحت حمل الدفع. من الناحية العملية، يقوم المحمل ذو الحواف بثلاث وظائف في وقت واحد: فهو يسمح للعمود بالدوران مع احتكاك منخفض، ويحمل الحمل الشعاعي الذي يضغط لأسفل على العمود، ويقاوم القوى المحورية (جنبًا إلى جنب) التي قد تدفع المحمل خارج مكانه. هذا المزيج هو السبب وراء ظهور التصميمات ذات الحواف في كثير من الأحيان في الناقلات وعلب التروس والمضخات والمحركات حيث يجب أن يكون المحمل مثبتًا بشكل عمودي بدلاً من الضغط عليه ببساطة على العمود. كيف تغير الشفة أداء المحمل الحافة ليست نوعًا منفصلاً من المحامل في حد ذاتها؛ إنه خيار يضاف إلى محمل موجود، مثل محمل كروي، أو محمل أسطواني، أو جلبة عادية. تؤدي إضافة الحافة إلى تغيير سلوك المحمل بثلاث طرق محددة. قفل محوري إذا دفعت أي قوة على طول العمود، فإن الحافة تعمل بمثابة كتف يمنع المحمل من التحرك. يعد هذا أمرًا بالغ الأهمية في المعدات التي تبدأ وتتوقف بشكل متكرر، مثل محركات الناقل، حيث يؤدي الدفع المتكرر إلى إخراج المحمل غير ذو الحواف تدريجيًا من موضعه. مقاومة الاهتزاز ونظرًا لأن الفلنجة يتم تثبيتها مباشرة على الهيكل، فإنها تقاوم الارتخاء تحت الاهتزاز بشكل أفضل من التداخل العادي أو التركيب اللاصق. وهذا هو أحد الأسباب التي تجعل مكونات السيارات، التي تواجه اهتزازًا مستمرًا ودورة حرارية، تحدد في كثير من الأحيان محامل ذات حواف على تصميمات عادية مناسبة للضغط. تركيب مبسط يمكن تثبيت المحمل ذو الحواف مباشرة على سطح مستو دون تشكيل تجويف منفصل أو جيب مبيت. يؤدي هذا إلى تقليل خطوات التجميع وعدد الأجزاء، وهو أمر مهم بالنسبة لخطوط الإنتاج كبيرة الحجم والإصلاحات الميدانية على حدٍ سواء. الأنواع الرئيسية للمحامل ذات الحواف حسب التصميم الداخلي يمكن إضافة الحافة إلى العديد من هياكل المحامل الداخلية المختلفة، ويحدد اختيار التصميم الداخلي سعة الحمولة وتقييم السرعة والتكلفة. أربعة أنواع داخلية هي الأكثر شيوعًا. اكتب التعامل مع الأحمال الاستخدام النموذجي محمل عادي (مجلة). اتصال شعاعي منخفض إلى متوسط، منزلق الأجهزة المنزلية والآلات الخفيفة أسطواني أسطواني ارتفاع شعاعي، التوجه المعتدل علب التروس، محركات الصناعية أسطواني كروية شعاعي ومحوري عالي، محاذاة ذاتية سيور ناقلة معدات زراعية ثقيلة أسطواني مدبب ارتفاع شعاعي مشترك والتوجه محاور المركبات، ومحركات التروس للخدمة الشاقة مقارنة بين تصميمات المحامل الداخلية الشائعة المستخدمة داخل غلاف ذو حواف تعتبر المحامل الكروية شائعة بشكل خاص في الوحدات المثبتة على الحافة لأن بكراتها على شكل برميل تتحمل اختلالًا بسيطًا في العمود، وهي مشكلة متكررة في مسارات الناقل الطويلة أو المعدات المثبتة بمسامير في إطار مسطح غير مثالي. أنواع المحامل ذات الحواف عن طريق تركيب نمط الترباس بشكل منفصل عن عنصر التدحرج الداخلي، يتم تصنيف المحامل ذات الحواف أيضًا حسب عدد فتحات التثبيت الموجودة في الحافة، حيث أن هذا يحدد مقدار الحمل المحوري والقطري الذي يمكن للتركيب نفسه مقاومته. 2-شفة الترباس: فتحتان على الجانبين المتقابلين، مبيت على شكل ماسة أو على شكل جناح. مناسبة للأحمال الخفيفة إلى المتوسطة وأنظمة النقل بطيئة الدوران. شفة 3-الترباس: نمط مسمار مثلث يوفر مقاومة أكبر لدوران الهيكل نفسه، يُستخدم في المعدات الدوارة متوسطة الحمل. شفة 4-الترباس: نمط مربع أو دائري يوفر التثبيت الأكثر ثباتًا، ويستخدم في الأحمال الثقيلة والمعدات ذات الاهتزازات العالية مثل المضخات وتجميعات المروحة. كقاعدة عامة، يعني المزيد من مسامير التثبيت مقاومة أفضل لقوى الالتواء على الهيكل، لذا تميل المعدات الأثقل أو الأسرع إلى تحديد حواف ذات 4 مسامير حتى عندما يتحمل المحمل الداخلي نفسه تركيبًا أخف. التطبيقات المشتركة عبر الصناعات تظهر المحامل ذات الحواف في أي مكان يحتاج العمود إلى دعمه من جدار أو إطار أو لوحة بدلاً من تثبيته في الخط. تشمل الأمثلة النموذجية ما يلي: أنظمة الحزام الناقل في مناولة المواد ومناولة الأمتعة، حيث يتم تثبيت المحمل مباشرة على حاجز الإطار الآلات الزراعية، مثل الحراثة والحصادات، حيث تتطلب الاهتزازات العالية والغبار محملًا مغلقًا بشكل آمن مكونات السيارات، بما في ذلك المحاور ومجموعات التوجيه، حيث يؤدي التدوير الحراري والاهتزاز المستمر إلى استبعاد التركيب اللاصق أو الضغط المناسب وحده محركات أحزمة التدفئة والتهوية وتكييف الهواء (HVAC) وتجميعات المروحة، حيث يجب أن يقاوم المحمل الدفع المحوري الناتج عن شد الحزام معدات تجهيز وتغليف الأغذية، حيث تعمل الوحدات ذات الحواف المغلقة على إبقاء الملوثات خارج مجرى السباق من الأمثلة الشائعة الاستشهاد بها وحدة الحواف F209، التي تجمع بين محمل كروي ذو أخدود عميق وغطاء من الحديد الزهر ويتم تصنيفها للأحمال الشعاعية والمحورية المجمعة في إعدادات التعدين والزراعة والبناء، مما يوضح كيفية عمل الحافة والمحمل الداخلي معًا في مجموعة واحدة مدمجة. كيفية اختيار المحمل ذو الحواف الصحيحة يعتمد اختيار المحمل ذو الحواف على مطابقة أربعة عوامل للتطبيق: اتجاه الحمل، والسرعة، والبيئة، ومساحة التثبيت. إن العمل من خلال هذه الأمور بالترتيب يتجنب أخطاء الاختيار الأكثر شيوعًا. تطابق نوع التحميل إذا كان التطبيق يحتوي على دفع محوري كبير بالإضافة إلى الحمل الشعاعي، مثل عمود مشدود بالحزام، فاختر تصميمًا أسطوانيًا كرويًا أو مدببًا بدلاً من جلبة عادية، نظرًا لأن البطانات ذات الحواف العادية هي الأنسب للأحمال المحورية الخفيفة فقط . تحقق من نطاق السرعة ودرجة الحرارة يتمتع كل محمل ذو حواف بأقصى سرعة تشغيل آمنة، والتي تعتمد على التشحيم والحمل. يؤدي تشغيل المحمل فوق سرعته المقدرة إلى تقصير عمر الخدمة الخاص به قبل الوصول إلى عمر تصنيف L10 المتوقع إحصائيًا. النظر في مواد الإسكان تقاوم العلب ذات الحواف المصنوعة من الحديد الزهر التآكل والأحمال الثقيلة جيدًا، مما يجعلها خيارًا شائعًا لمعدات البناء والتعدين، بينما تناسب العلب المصنوعة من البوليمر المعدني الأحمال الخفيفة إلى المتوسطة في البيئات النظيفة مثل الأجهزة الإلكترونية أو الأجهزة المنزلية. تأكد من أن نمط الترباس يناسب الإطار قبل الطلب، تأكد من أن تباعد الفتحات ذات المسمارين أو الثلاثة أو الأربعة مسامير يتطابق مع الإطار أو المبيت الموجود، نظرًا لأن إعادة تجهيز نمط مسمار مختلف على هيكل موجود غالبًا ما يكلف أكثر من مجرد تحديد الحافة الصحيحة من البداية.

التعريفات والتصنيفات الأساسية لأنظمة النقل المصغرة في التصميم الميكانيكي الدقيق الحديث، أصبح التصغير هو المحرك الأساسي للتقدم التكنولوجي. من محركات الطائرات بدون طيار خفيفة الوزن إلى الأجهزة الطبية المحمولة الدقيقة، تلعب أنظمة النقل المصغرة دورًا أقرب إلى "النهايات العصبية" في الوظائف الحيوية. لفهم هذا المجال، من الضروري أولاً تحديد الحدود بينهما محامل مصغرة و محامل صغيرة . عادةً، نقوم بتصنيف المحامل ذات القطر الخارجي الأقل من 9 مم والقطر الداخلي من 1 مم إلى 3 مم كمحامل مصغرة، في حين يُطلق على المنتجات ذات الأقطار الخارجية الأصغر أو تلك المستخدمة في المساحات المدمجة للغاية اسم "المحامل الصغيرة". على الرغم من أن هذه المكونات صغيرة جدًا، إلا أنها يجب أن تتحمل الأحمال الديناميكية المعقدة مع ضمان دقة دوران عالية للغاية. تطور محامل صغيرة يعكس السعي البشري لتحقيق كفاءة الفضاء وتحسين الطاقة. في آليات المراقبة الدقيقة المبكرة، حققت المحامل المصغرة نقلة نوعية في تقليل فقدان الاحتكاك عن طريق تقليل مناطق الاتصال الجسدي. واليوم، في مراوح التبريد عالية السرعة أو الجيروسكوبات المصغرة، فإنها تضمن التحكم الدقيق في المعدات من خلال الاستقرار التشغيلي العالي. بالنسبة للمهندسين، يعد فهم معايير الصناعة للمحامل المصغرة أمرًا حيويًا. حاليًا، يعتمد تصنيف الحجم الدولي السائد على معايير ISO وABEC، والتي لا تحدد القطر الداخلي والقطر الخارجي وقيم العرض فحسب، بل تحدد أيضًا تفاوتات الدوران. لا يؤدي توحيد المعايير إلى تقليل صعوبة التصميم والاستبدال فحسب، بل يجعل أيضًا التعاون العالمي الدقيق ممكنًا. لعرض اختلافات التصنيف لهذه المكونات المصغرة بشكل بديهي، يوضح الجدول التالي خصائص المعلمات التقنية الرئيسية الخاصة بها: نوع المحمل خصائص الحجم النموذجي (القطر الخارجي) مجالات التطبيق الأساسية خصائص التحميل محامل مصغرة قياسية 5 ملم - 9 ملم المحركات المنزلية، معدات اللياقة البدنية الحمل الشعاعي في المقام الأول محامل مصغرة للغاية 2 مم - 4 مم المعدات الإلكترونية والأدوات الدقيقة حمل خفيف، سرعة عالية محامل عالية الدقة 3 ملم - 9 ملم الأجهزة الطبية، نموذج الطيران دقة دوران عالية، ضوضاء منخفضة خلال مرحلة التصميم الأولية، لا يؤدي الانحراف عن هذه الأحجام القياسية إلى زيادة دورة وتكلفة التطوير المخصص فحسب، بل قد يؤدي أيضًا إلى فشل المحمل المبكر بسبب تصميم قناة التشحيم غير المعقول. ولذلك، فإن التعرف على هذه التصنيفات ليس مجرد متطلب فني، بل هو الخطوة الأولى في ضمان التشغيل طويل الأمد للأنظمة المصغرة. تحليل متعمق: المحامل الكروية والتنوع الهندسي في قلب أنظمة النقل المصغرة، محامل كروية مصغرة تحتل مكانة مطلقة في السوق نظرًا لهيكلها المتداول الفريد. المنطق الأساسي للمحامل الكروية يكمن في تحقيق الاحتكاك المتداول من خلال نقطة الاتصال، وبالتالي تقليل فقدان الطاقة الميكانيكية بشكل كبير. في هياكل الأخدود العميق، يتم تشكيل مجرى السباق إلى قوس أكبر قليلاً من نصف قطر الكرة المتدحرجة. يسمح هذا التصميم للمحمل بمقاومة الأحمال الشعاعية أثناء التعامل أيضًا مع الأحمال المحورية ثنائية الاتجاه إلى حد معين. ولهذا السبب يتم تطبيقه على نطاق واسع عبر مختلف الأجزاء الدوارة المصغرة - فهو "متعدد الاستخدامات" بدرجة كافية. ومع ذلك، استنادًا إلى الاختلافات في سيناريوهات التطبيق، فقد استنتجنا الفروق بين محامل كروية صغيرة و محامل كروية صغيرة . يركز الأول بشكل أكبر على تقليل الوزن في المساحات القصوى وغالبًا ما يستخدم لدعم أجهزة التشفير أو أجهزة الاستشعار الدقيقة، حيث تكون متطلبات بدء عزم الدوران الاحتكاكي مرتفعة للغاية. يتم استخدام الأخير بشكل أكبر للتعامل مع الاهتزازات الميكانيكية وغالبًا ما يوجد في النماذج التي يتم التحكم فيها عن بعد أو أجهزة الدفع الصغيرة، حيث يتم إعطاء الأولوية للقوة الهيكلية ومستويات الختم. في التعاون الهندسي عبر الحدود، يمكن التشغيل البيني العالمي لـ محامل مصغرة متري عالية للغاية. بالمقارنة مع السلاسل غير المترية، غالبًا ما تتمتع التصميمات المترية بقدرة فائقة على التكيف عند مطابقة أقطار العمود. يقارن الجدول التالي الخصائص التشغيلية للمحامل المصغرة المترية عبر درجات دقة مختلفة: درجة الدقة (ABEC/ISO) حد الجريان الشعاعي النموذجي سيناريوهات التطبيق الموصى بها خصائص الاحتكاك التشحيم P0 (الدرجة العامة) عالية نسبيا الاستخدام الصناعي العام، نماذج DIY معامل الاحتكاك مستقر P5 (درجة الدقة) صارمة مراوح عالية السرعة، محركات عالية السرعة الحد الأدنى من حرارة الاحتكاك P4 (درجة الدقة الفائقة) في نهاية المطاف معدات المسح الطبي، والأقراص الدوارة المختبرية احتكاك منخفض للغاية، والحد الأدنى من تأثير التمدد الحراري يتيح نظام التصنيف هذا المستند إلى المعايير المترية للمصممين تحقيق ترقيات أداء متكررة في مساحات صغيرة ببساطة عن طريق تغيير درجة الدقة بدلاً من الهيكل. سواء كنت تسعى إلى تحقيق سرعة الدوران القصوى للمحرك أو تتطلب مستويات ضوضاء صارمة للمعدات الدقيقة المنزلية، فإن المحامل المصغرة المترية توفر أوسع "لغة" هندسية. محامل التصميم الخاصة: معالجة متطلبات الحركة المعقدة عندما لا يتمكن الدعم الشعاعي الفردي من تلبية البيئات الديناميكية المعقدة، يجب على المهندسين اللجوء إلى الهياكل الحاملة المصممة لخصائص ميكانيكية محددة. "التصميمات الخاصة" للمحامل المصغرة ليست مجرد تغييرات في الشكل الهندسي، ولكنها تهدف إلى توزيع الأحمال، أو الحد من الإزاحة، أو تبسيط عمليات التجميع في مساحات صغيرة. مصغرة محامل الكرات الأخدود العميق وتبقى حجر الزاوية في هذا المجال. نصف قطر انحناء المجرى الخاص بها أكبر قليلاً من نصف قطر الكرة الفولاذية، مما يسمح للمحمل بأن يكون في حالة اتصال مثالية عند تعرضه لقوة شعاعية نقية. هذا التصميم مناسب للغاية للدوران عالي السرعة، ونظرًا لأن عزم الاحتكاك صغير، فإنه غالبًا ما يستخدم في المحركات الدقيقة الدقيقة الحساسة لكفاءة الطاقة. عند مواجهة المواقف التي تتطلب تحديد المواقع بدقة ووجود الأحمال المحورية، محامل الاتصال الزاوي مصغرة إظهار مزاياها. على عكس المحامل الكروية ذات الأخدود العميق، فإن المجاري المائية ذات الحلقة الداخلية والخارجية لديها إزاحة نسبية، مصممة خصيصًا لتحمل الأحمال المحورية أحادية الاتجاه أو الأحمال المجمعة. تُستخدم هذه المحامل عادةً في أزواج، مع تطبيق التحميل المسبق للتخلص من الخلوص المحوري وتعزيز صلابة نظام الدوران بأكمله. بالنسبة للقوى المتعامدة مع المحور، محامل الدفع المصغرة توفير الدعم المحوري المخصص. إنها تعمل مثل "حشية حاملة" صغيرة، حيث تتعامل بفعالية مع الضغط من نهاية العمود. بالإضافة إلى ذلك، محامل ذات حواف مصغرة ذات قيمة عالية في التجميع. تحتوي حافة الحلقة الخارجية على شفة بارزة، مما يسمح بوضع المحمل مباشرة على سطح الثقب. وهذا يلغي الحاجة إلى معالجة الشقوق المعقدة في الهيكل، مما يبسط إلى حد كبير التصميم الهيكلي للمعدات الصغيرة ويضمن الاستقرار المحوري. للمساعدة في اتخاذ القرارات الهندسية، يقارن الجدول التالي إمكانيات التعامل مع الأحمال لهذه التصميمات الخاصة: تحمل نوع الهيكل سعة التحميل الشعاعي سعة الحمولة المحورية سهولة التثبيت الميزة الهندسية الأساسية محامل الكرات الأخدود العميق ممتاز عادل عالية متعددة الاستخدامات، تتكيف مع السرعات العالية محامل الاتصال الزاوي معتدل عالية معتدل عالية rigidity, resists axial movement مصغرة Thrust Bearings منخفض جدًا في نهاية المطاف منخفض مخصص للضغط المحوري المستمر محامل ذات حواف ممتاز عادل عالية جدًا يبسط وضع السكن، ويقاوم التحول الجانبي عند اختيار هذه المحامل الخاصة، يجب مراعاة مسار الحركة الإجمالي للنظام. على سبيل المثال، إذا كانت المعدات تواجه في كثير من الأحيان اهتزازًا محوريًا أثناء التشغيل، فإن اختيار محامل التلامس الزاوي أو المحامل الكروية ذات الأخدود العميق ذات الحواف غالبًا ما يؤدي إلى تحسين العمر الإجمالي والموثوقية بشكل كبير أكثر من مجرد اتباع معيار دقة أعلى. إن الجمع بين هذه الهياكل بشكل معقول هو المفتاح لتحقيق دوران فعال في الأنظمة المصغرة. تطبيق تكنولوجيا الرول في المجالات المصغرة بينما تهيمن المحامل الكروية على التطبيقات المصغرة، محامل صغيرة غالبًا ما تكون الخيار الأفضل للمهندسين عند التعامل مع الأحمال الأعلى أو المتطلبات القصوى لصلابة المساحة. على عكس نقطة الاتصال للمحامل الكروية، تقوم المحامل الأسطوانية بتوزيع الأحمال على مساحة أوسع عبر اتصال الخط. تتيح لهم هذه الميزة الهندسية حمل أحمال أكبر بأحجام أصغر. مصغرة roller bearings عادة ما تأتي في أشكال مثل بكرات أسطوانية، وبكرات إبرة، وبكرات مدببة. في المساحات المقيدة للغاية، كما هو الحال في أعمدة الإخراج لعلب التروس المصغرة أو المحركات الصغيرة، تصبح محامل الإبرة الخيار الأول لتوفير المساحة في البيئات عالية التحميل نظرًا لارتفاع مقطعها العرضي الرفيع للغاية. ومع ذلك، فإن تصميم المحامل الأسطوانية المصغرة يواجه أيضًا قيودًا هندسية لا يمكن تجنبها. نظرًا لخاصية الاتصال الخطي، يحدث تركيز الضغط بسهولة في نهايات البكرات. علاوة على ذلك، أثناء الدوران عالي السرعة، تكون سرعة الانزلاق النسبية بين البكرات ومجرى السباق أعلى بكثير مما هي عليه في المحامل الكروية، مما يؤدي إلى زيادة حرارة الاحتكاك، مما يفرض متطلبات شبه متطلبة على سلامة طبقة زيت التشحيم. لضمان التشغيل المستقر للبكرات المصغرة بسرعات عالية، يعد التحسين الهيكلي للقفص هو جوهر التصميم. لا يقوم القفص بتأمين موضع الأسطوانات فحسب، بل يقوم أيضًا بتوجيه مادة التشحيم داخل الفجوات الصغيرة، مما يقلل من تآكل "الانحراف" الناتج عن إمالة العنصر المتدحرج. فيما يلي مقارنة الأداء بين المحامل الأسطوانية والمحامل الكروية في بيئات التطبيقات المصغرة: البعد الأداء مصغرة Roller Bearings مصغرة Ball Bearings سعة التحميل الشعاعي عالية (Line contact) معتدل (Point contact) الحد من السرعة منخفضer (Higher frictional heat) عالية للغاية (حرارة احتكاكية منخفضة) استخدام المساحة (المقطع العرضي) منخفض للغاية (نوع الإبرة) معتدل سعة الحمولة المحورية صفر تقريبًا (ما لم يكن هناك هيكل خاص) معتدل حساسية للاختلال عالية منخفضer أفضل الممارسات الهندسية: عند اختيار تكنولوجيا الأسطوانة، يجب تقييم ظروف تشغيل المعدات بعناية. إذا كان النظام يحتاج إلى التعامل مع التأثيرات الشعاعية عالية التردد والمكثفة وكانت السرعة ضمن نطاق يمكن التحكم فيه، فإن متانة المحامل الأسطوانية المصغرة تتجاوز بكثير تلك المحامل الكروية. على العكس من ذلك، بالنسبة للمحركات الدقيقة التي تسعى إلى تحقيق عزم دوران منخفض وثبات عالي، تجنب الهياكل الدوارة واستخدم محامل كروية ذات أخدود عميق. بالنسبة للمحامل الأسطوانية المصغرة، فإن اختيار طبقة الزيت يحدد الحد الأعلى لعمرها الافتراضي؛ يوصى بإدخال التشحيم القسري أو حلول تعبئة الشحوم المستهدفة للغاية أثناء مرحلة التصميم للتعامل مع الضغط المحلي العالي الناتج عن ملامسة الخط. التصنيع الدقيق واختيار المواد عالية الأداء في مجال النقل المصغر، غالبًا ما يتم تحديد سقف أداء المحمل من خلال الجمع بين علوم المواد وعمليات التصنيع. مع توسع التطبيقات في البيئات القاسية (مثل الفراغ، ودرجات الحرارة المنخفضة للغاية، والظروف المسببة للتآكل)، محامل السيراميك المصغرة تدخل بشكل متزايد في الاتجاه السائد. تتمتع نيتريد السيليكون (Si3N4) كمادة أساسية بكثافة تبلغ 40% فقط من كثافة الفولاذ، مما يعني أنها تقلل بشكل كبير من قوة الطرد المركزي أثناء التشغيل عالي السرعة، وبالتالي تزيد حد سرعة المحمل بشكل كبير. علاوة على ذلك، فإن العزل الكهربائي المتأصل للمادة الخزفية يتجنب بشكل فعال مشاكل التآكل الكهربائي في المحركات المصغرة. ومع ذلك، فإن مفتاح تحديد جودة المنتج النهائي يكمن في التحكم في تحمل التصنيع محامل مصغرة الدقة . في عالم الميكرومتر، فإن استدارة الحلقات الداخلية والخارجية، وخشونة سطح مجرى السباق، واتساق الأبعاد للعناصر المتداول تحدد بشكل مباشر مستوى الضوضاء وعمر المعدات. عملية التصنيع ل محامل مصغرة صغيرة معقدة للغاية. لا يقتصر الأمر على التصنيع الدقيق والخراطة والطحن فحسب، بل يشمل أيضًا سلسلة من عمليات التحكم الخاصة مثل التنظيف بالموجات فوق الصوتية وتجميع الغرفة النظيفة. أي غبار مجهري أو حطام معدني داخل المحمل يمكن أن يصبح "محفزًا" للفشل. ولذلك، فإن نظام مراقبة الجودة ل محامل الدقة المصغرة يتضمن عادةً فحصًا آليًا بالكامل بالليزر وقياس تسارع الاهتزاز للتخلص حتى من أدنى عيوب المعالجة. لفهم مساهمة المواد المختلفة ودرجات التصنيع في الأداء بشكل أفضل، يقارن الجدول التالي خصائص المواد وتأثير الدقة على أداء المحمل: المعلمات الرئيسية الكروم الصلب (قياسي) سيراميك كامل (نيتريد السيليكون) السيراميك الهجين (الكرة الخزفية ذات الحلقة الفولاذية) الكثافة عالية منخفض (Lightweight) معتدل التمدد الحراري عالية منخفض (Resists deformation) معتدل العزل الكهربائي لا شيء ممتاز جيد الاعتماد على التشحيم عالية منخفض (Can run dry) معتدل البيئة النموذجية الصناعة العامة الفضاء الجوي/البيئات المتطرفة عالية-speed Motors/High-performance Rotors في الاختيار العملي، لا يمكن للمرء أن يفترض ببساطة أن مادة السيراميك هي "المفتاح الرئيسي". في حين أن المحامل الخزفية تتمتع بميزة مطلقة في السرعة والمقاومة الكيميائية، فإن المحامل الفولاذية الدقيقة تؤدي أداءً أفضل في المتانة ومقاومة الصدمات. إذا كانت بيئة التطبيق الخاصة بك تتضمن تأثيرات متكررة لبدء التشغيل والتوقف، حتى في سيناريوهات الأداء العالي، فغالبًا ما يكون الهيكل الخزفي الهجين هو أفضل توازن بين التكلفة والعمر الافتراضي. بالإضافة إلى ذلك، درجات دقة التصنيع (على سبيل المثال، ABEC 5 مقابل ABEC 7) لديهم اختلافات كبيرة في الأداء في التطبيقات المصغرة. تعتبر محامل الدرجة ABEC 5 مناسبة للغالبية العظمى من سيناريوهات التحكم الدقيق في السرعة، بينما تعني محامل الدرجة ABEC 7 أو أعلى سعة اهتزاز أصغر واتساق دوران أعلى، وهو أمر بالغ الأهمية في الأجهزة البصرية الدقيقة أو معدات استشعار الاهتزاز عالية التردد. إن اختيار الدرجة المناسبة من المحمل هو في الأساس "تخصيص" حدود الأداء لبيئة تشغيل الجهاز. أفضل الممارسات للتركيب والتشحيم واستكشاف الأخطاء وإصلاحها حتى مع المحامل عالية الدقة، سوف يتعرض الأداء للخطر الشديد إذا كانت طرق التثبيت والصيانة غير مناسبة. في مجال ناقل الحركة المصغر، لا تنعكس "الدقة" في التصنيع فحسب، بل أيضًا في احترام بيئة التركيب. النظافة شريان الحياة: غالبًا ما تكون إزالة المحامل المصغرة مجرد بضعة ميكرومترات. في حالة وجود غبار أو جزيئات معدنية غير مرئية للعين المجردة في موقع التثبيت، فسوف تندمج مباشرة في مجرى السباق، مما يؤدي إلى التآكل المبكر. يجب تنفيذ العمليات في بيئة جافة ونظيفة وخاضعة للرقابة (مثل طاولة العمل النظيفة). لا تقم بإزالة العبوة المغلقة للمحمل قبل الأوان لمنع دخول الملوثات. طرق التثبيت الرئيسية: يُمنع منعًا باتًا ضرب الوجه النهائي للحلقة الداخلية أو الخارجية للمحمل بشكل مباشر، حيث سيؤدي ذلك إلى إحداث خدوش في مجرى السباق بسبب العناصر المتدحرجة. يجب استخدام غلاف مخصص لضمان قوة موحدة على وجه الحلقة التي تكون ملائمة للتداخل. إذا سمحت الظروف، يمكن استخدام طريقة التركيب الحراري (تسخين المحمل قليلاً إلى حوالي 80 درجة مئوية بحيث يتمدد لسهولة التركيب على العمود). ومع ذلك، مع المحامل المصغرة، يجب التحكم بدقة في وقت التسخين لمنع تغيير حالة المعالجة الحرارية للمادة أو إتلاف القفص البلاستيكي. "التوازن الذهبي" للتشحيم: يعد الحشو الزائد للشحوم أحد الأسباب الأكثر شيوعًا لتلف المحامل المصغرة. في البيئات عالية السرعة، يؤدي وجود كمية كبيرة من الشحوم إلى حدوث احتكاك شديد مع التحريك، مما يؤدي إلى ارتفاع غير طبيعي في درجة الحرارة وتدهور مواد التشحيم. بشكل عام، يجب التحكم في كمية التعبئة في المحمل المصغر بما يتراوح بين ثلث ونصف المساحة الداخلية. مقارنة استراتيجيات التشحيم لسيناريوهات التطبيق المختلفة: نوع التشحيم الشروط المطبقة المزايا القيود زيت معدني خفيف سرعة عالية جدًا، حمل خفيف مقاومة منخفضة للغاية، وتبديد جيد للحرارة مدة قصيرة، سهلة التسرب الشحوم الاصطناعية ذات درجة الحرارة العالية متوسط-سرعة عالية، مدة طويلة التصاق قوي، حياة طويلة عاليةer starting resistance التشحيم الصلب (MoS2) فراغ، وتقلبات درجة الحرارة الشديدة لا تبخر، غير ملوثة عمر محدود، سعة تحميل أقل دليل سريع لاستكشاف الأخطاء وإصلاحها: في حالة حدوث خلل أثناء تشغيل المحمل، يمكن الحكم على سبب الفشل مبدئيًا من خلال الخصائص التالية: زيادة الضوضاء: عادة ما يكون السبب هو فشل التشحيم أو التقشر بسبب وجود جزيئات غريبة صغيرة في مجرى القناة. تحقق مما إذا كان الختم فضفاضًا. ارتفاع درجة الحرارة: تحقق بشكل أساسي من وجود حشوة زائدة من الشحوم أو تركيب محكم للغاية (تم التخلص من الخلوص تمامًا). دوران خشن: تحقق من عدم وجود تآكل مقلق أو إذا تسبب ثقب المبيت في تشوه الحلقة الداخلية بسبب أخطاء التشغيل الآلي. تذكر أن حالات الفشل في المحامل المصغرة غالبًا لا ترجع إلى جودة المحمل نفسه، ولكن لأن تفاوتات الأجزاء المتزاوجة (العمود أو الغلاف) لم يتم تصميمها بشكل صحيح. إن المراقبة المنتظمة لارتفاع درجة الحرارة وتكرار الاهتزاز يمكن أن تكشف في كثير من الأحيان عن المشاكل قبل أن يفشل المحمل تمامًا. الأسئلة المتداولة (الأسئلة الشائعة) س 1: كيف يمكن التمييز بين الأخدود العميق وهياكل التلامس الزاوي في المحامل المصغرة؟ بصريًا، تكون الأكتاف الحلقية الداخلية والخارجية لمحمل كروي ذو أخدود عميق متناظرة ويمكنها التعامل مع الأحمال المحورية ثنائية الاتجاه. في المقابل، فإن أكتاف محمل الاتصال الزاوي تكون عادةً غير متماثلة (واحد مرتفع والآخر منخفض)، مما يعني أنه لا يمكنه تحمل سوى الأحمال المحورية أحادية الاتجاه. إذا قمت بتحديد الاتجاه الخاطئ في الجهاز، فسوف يفشل المحمل بسرعة حيث تتجاوز نقطة التحميل مجرى القناة. س2: هل المواد الخزفية دائما أفضل من الفولاذ عند اختيار المحامل المصغرة؟ ليس بالضرورة. في حين أن كرات نيتريد السيليكون تتمتع بمقاومة تآكل ممتازة وحدود للسرعة، فإن فرق الصلابة بين الكرات الخزفية ومجاري المجاري المعدنية يمكن أن يسبب تشوهًا بلاستيكيًا لمجرى السباق تحت تأثير شديد. إذا كنت تسعى للسرعة العالية والعزل، فاختر السيراميك؛ إذا كنت تبحث عن فعالية التكلفة ومقاومة الصدمات، فإن فولاذ الكروم عالي الجودة يظل هو الاتجاه السائد في الصناعة. س 3: لماذا تصدر أجهزتي المصغرة ضوضاء بعد وقت قصير من تشغيلها؟ في الغالبية العظمى من الحالات، يكون السبب هو مشكلة التشحيم أو التلوث. يوصى بالتحقق مما إذا كانت حلقة الختم قد تم سحقها أثناء التثبيت. بالإضافة إلى ذلك، إذا كان التسامح المناسب بين العمود والتجويف الداخلي للمحمل ضيقًا جدًا، فسيتم "سحق" الخلوص الصغير الأصلي، مما يجبر الكرات على الانزلاق بدلاً من التدحرج، مما يؤدي إلى صوت صفير. س 4: هل يمكن تبادل المحامل المصغرة المترية والإمبراطورية؟ لا. إن أنظمة الحجم للقياس المتري (على سبيل المثال، معيار ISO) والنظام الإمبراطوري (على سبيل المثال، محامل السلسلة R) مختلفة تمامًا. حتى لو كانت القيم تبدو متشابهة، فغالبًا ما تختلف مجموعات القطر الداخلي والقطر الخارجي والعرض. سيؤدي التبادل القسري إلى تركيبات فضفاضة أو عدم القدرة على التجميع. يجب تحديد معايير التصميم. س 5: ما هي الاحتياطات الخاصة لتثبيت المحامل ذات الحواف؟ الشفة هي سطح تحديد المواقع. تأكد من ملاءمتها تمامًا لوجه نهاية السكن أثناء التثبيت. إذا تعرض وجه الحافة لقوة غير متساوية بسبب الإمالة أثناء تركيب الضغط، فمن السهل جدًا التسبب في كسر عند الاتصال بين الحافة والحلقة الخارجية. إن استخدام أداة ضغط ذات وجه مسطح يمكن أن يقلل بشكل فعال من هذه المخاطر. س6: كيف يجب التحكم في التحميل المسبق للمحامل المصغرة؟ في الأنظمة التي تتطلب دقة دوران عالية، يكون التحميل المسبق ضروريًا، ويتم تحقيقه عادةً من خلال غسالات زنبركية موجية أو حشوات ضبط. إذا كان التحميل المسبق مرتفعًا جدًا، تزداد حرارة الاحتكاك؛ إذا كان منخفضًا جدًا، فلا يمكن إيقاف اهتزاز النظام. يوصى بمراعاة معامل التمدد الحراري للجهاز أثناء التشغيل وترك هامش بسيط من الخلوص.
